2　问题的提出

为测量不同布置位置的导叶水力矩，在某抽水蓄能电站水泵水轮机模型试验大纲中，主机厂家提出的导叶水力矩测量分布于四象限，每象限布置一个的方案，并进行了初步模型试验。布置如图1所示。

在初步试验报告中供方根据合同要求提供了如下导叶水力矩测量结果：

（1）4个测量导叶水力矩导叶布置在蜗壳的不同象限内，在水轮机工况和水泵工况导叶同步从零开度到最大导叶开度范围内的水力矩测量结果。

（2）在一个导叶（图中13号导叶）脱离操作机构的情况下，在水轮机工况和水泵工况该导叶及相邻导叶的水力矩测量结果。

在初步设计中，为防止个别导叶失步带来的“多米勒”效应而导致可能产生的更多导叶失步，曾采取间隔一个导叶设置剪断销加摩擦装置的结构，并且每个导叶均设置了机械限位装置。当导叶发生卡阻同时调速器执行导叶关闭命令时，必然导致关闭阻力矩超常，由于相邻导叶中，必有一个为破断设计，最终导致了破断装置起作用，使得该导叶失步。此时失步导叶延水流方向的相邻导叶出现了很大的水力矩，此导叶为非破断设计，因此其设计考虑了在此工况下的安全运行要求。但是，水流的紊乱是否可能导致相邻的带有破断装置的导叶的水力矩超常，却需要在模型试验中进一步验证。

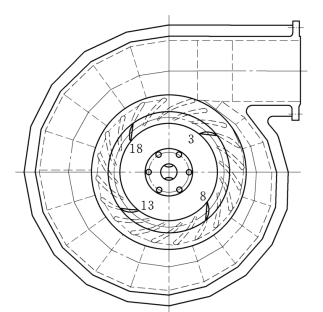

图1　初步试验时测量导叶布置
