3　验证试验

由于在模型试验中，试验模型只有4套可以独立测量、调节的导叶，而导叶的位置可以任意调整。因此在验收试验中，对被测量导叶的布置位置进行了必要的调整，将4个可独立测量、调节的导叶进行了集中布置，如图2所示。

这种布置方式既可检验各导叶同步操作时13号导叶的导叶水力矩初步试验测量结果，又可检验当13号导叶脱离操作机构的情况下该导叶以及相邻导叶（12号和14号）的水力矩试验测量结果。在验证初步试验结果的基础上，增加当13号导叶在脱离操作机构的情况下该导叶以及相邻（12号和14号）、相隔导叶（15号）的水力矩试验。

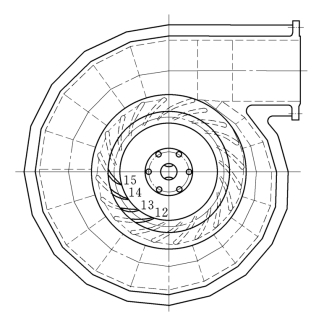

图2　验收试验时测量导叶布置

其中，对于相隔导叶水力矩的影响，相对水泵工况和水轮机工况，水力矩可能较大的相隔导叶均为沿水流方向的相隔导叶，即若13号导叶失步，则水轮机工况需要检验的相隔导叶为11号导叶，水泵工况需要检验的相隔导叶为15号导叶。由于最大关闭力矩出现在水泵工况，因此对相隔导叶水力矩的测量也选择在水泵工况进行。

水泵工况下的水力矩测量试验在水泵最低扬程下进行，试验结果如图3所示。

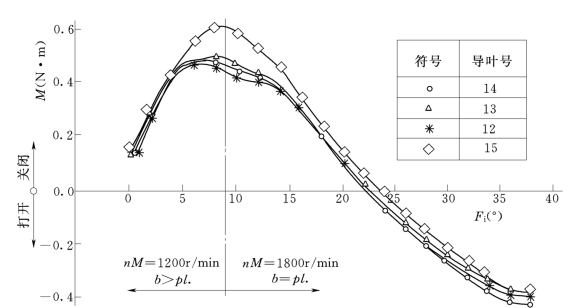

图3　水泵最低扬程下导叶失步水力矩

由图3可知，当13号导叶处于失控状态时，受其影响最大的不仅是该导叶本身，同时对沿水流方向相临的14号导叶的影响也相当大。并且对于相隔的15号导叶的水力矩上升也有一定的影响。当达到峰值后随着导叶开度的进一步增大影响反而变小。为比较对15号导叶水力矩影响的程度，图4示出了导叶在正常情况下的水力矩特性。

图4　水泵最低扬程下导叶正常水力矩

从图4和图3的曲线看，失步导叶13对相隔导叶15水力矩的影响已经超过了15号导叶正常运行水力矩的最大值。
