2.3　导水机构装配

导水机构是机组产生环量的惟一部件，并调节机组流量大小。主要由内外配水环、导叶、控制环及传动系统构成。结构特点是：

（1）内外配水环采用钢板焊接结构，内配水环分两半，外配水环分四半；导叶轴套采用聚四氟乙烯自润滑钢背轴瓦；转臂与控制环的连接采用球铰轴承；导叶密封采用双O形密封结构，确保导叶不漏水；导叶采用ZG20Mn整铸结构，轴颈及导叶搭接面堆焊不锈钢。控制环采用滚珠摩擦，降低了转动摩擦力。

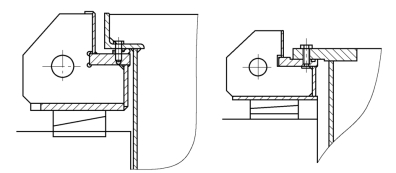

图1　流道盖板密封结构

（2）为确保导水机构具有可靠的事故保护功能，采用重锤和接力器加碟簧联合关闭导叶的操作方式。在接力器的关闭腔内增加碟簧，以增大导叶的自关闭能力。无论调速系统油压是否存在，均可依靠重锤的重力和碟簧的弹力将导叶在任何工况下关闭，确保机组安全停机，此保护系统优于传统的事故保护系统，可为电站节省备用油系统或过速装置，降低电站的投资费用。

（3）传动系统采用弹簧连杆结构，此结构解决了其他类型安全装置因破断而必须停机更换的难题，提高了机组连续运行能力。由于连杆具有弹力，能限制导叶的摆动，避免相邻导叶的非正常碰撞破坏。

（4）改进导叶间隙调整装置，在工厂内通过配制内外止推环，在工地配制补偿环，使导叶与内外配水环的端面间隙得到准确保障，确保现场安装质量。

（5）内外配水环导叶轴孔采用数控加工，保证了轴孔的同轴度及位置度要求，确保导叶灵活转动。
