2.5　转轮装配

水轮机转轮直径7500mm，4个桨叶，主要由转轮体、叶片、传动机构、泄水锥构成。叶片采用抗空蚀合金不锈钢ZG0Gr13Ni6Mo，转轮体采用铸钢ZG20Mn，枢轴与转臂分体结构，操作油压为6.0MPa。转轮装配的特点是：

（1）叶片加工采用5坐标镗铣床，使型线及表面具有良好的叶片型线精度。

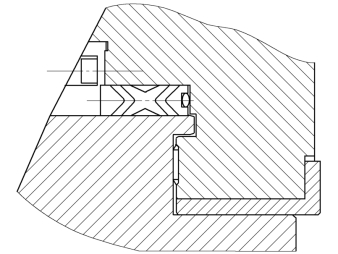

图2　叶片密封结构

（2）传动机构采用缸动结构，在油压作用下活塞缸动作带动传动机构操作叶片，缸内操作额定油压为6.0MPa。在转轮体腔内充约为0.25MPa的压力油可阻止转轮体外部水进入转轮体内。

（3）叶片密封采用特有的X形和V形组合密封。该密封结构经多年多台机组运行验证，可确保机组不漏油，避免油泄漏污染水质，见图2。

（4）转轮计算采用ALSTOM公司特有的PAKAP软件，可对不同工况下叶片操作特性及各个受力部件的应力进行计算分析，保证叶片操作系统的可靠性。
