2.8　主轴密封

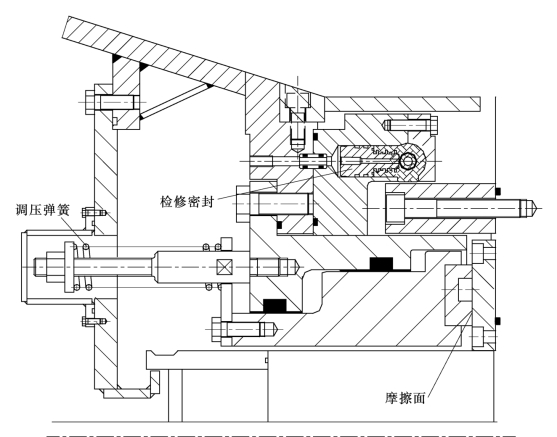

图3　主轴密封结构

主轴密封由工作密封和检修密封组成，见图3。工作密封为水压自平衡端面密封结构形式，主要由密封座、密封盖、密封块、抗磨板等组成，密封块采用进口的Cestidur材料，具有良好密封性和耐磨性。密封的工作原理：通过压缩弹簧和水压腔的作用，将均匀分布的轴向力加在密封块上，并在密封块和抗磨板间通入压力清洁水，形成水封和润滑水膜，保证摩擦面良好的密封效果。

检修密封为空气围带式密封，机组停机时投入，给橡胶围带通入0.5～0.7MPa的压缩空气使围带膨胀，可有效阻止流道内水进入机组内部。

主轴密封位于主轴法兰的外侧，轴向占有空间小，缩短水导轴承和转轮中心的距离，增强机组轴系的刚性，提高了机组运行稳定性。
