2.1　作用原理

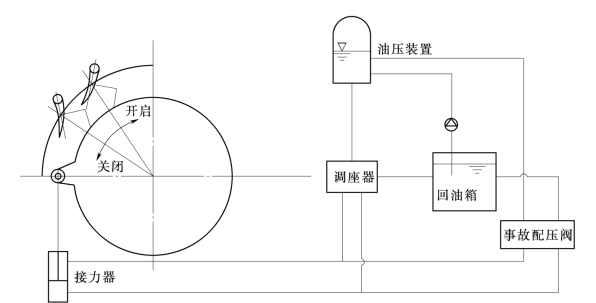

图1　单作用接力器作用系统图

（1）单作用接力器作用原理。操作信号命令导叶开启时，开启腔与压力油相通，关闭腔与回油相通，接力器操作力产生作用力矩带动导叶开启。操作信号命令导叶关闭时，开启腔和关闭腔均与回油相通，重锤的作用力矩带动导叶关闭。此时，开启腔和关闭腔油压相等，开启腔排油，关闭腔补油。重锤为单作用接力器导叶传动系统关闭时必需的部件（即大重锤）。图1为单作用接力器作用系统图。

（2）双作用接力器作用原理。无论导叶开启或关闭时，开启腔/关闭腔或与压力油相通，或与回油相通，接力器操作力产生作用力距带动导叶开启/关闭。双作用接力器无需设置重锤，如设置重锤仅为锁锭作用（即小重锤）。图2为双作用接力器作用系统图。

图2　双作用接力器作用系统图
