为了实现在正常工况下有效地开启、关闭导叶及过速、飞逸工况下导叶的关闭，主动力（重锤力、接力器力）产生的力矩应能克服所有阻力矩，有效地操作导叶，具体见图3中导叶开启、关闭操作曲线。
导叶传动系统操作计算中，2个工况点非常重要：①导叶全关位置，操作力矩应能克服水力矩和摩擦力矩，并留有足够的余量。水力矩和摩擦力矩按升压水头计算；②导叶全开位置，操作力矩应能克服飞逸状态下的导叶的水力矩和摩擦力矩。按此原则确定的操作力矩可有效地实现机组的飞逸保护。

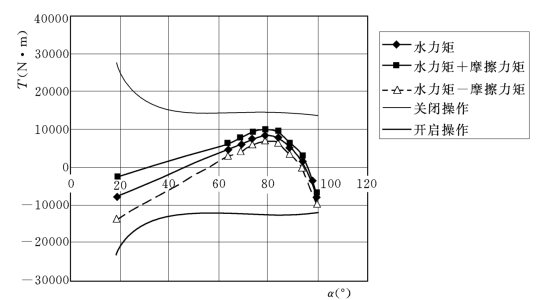

图3 导叶开启、关闭操作曲线
