参数化设计所使用的工具

ALSTOM公司从2002年开始，将参数化设计引进到水轮机产品的结构设计中，所使用的软件为美国参数技术公司的PRO/E软件（阿尔斯通全球子公司均使用该软件）。需要说明的是PRO/E软件所强调的就是“参数式”设计思想。它能够完美体现参数化设计优点。PRO/E软件的主题设计思想如图1所示。

从以上的流程图中，大家可以很清楚的了解PRO/E软件是如何工作的，即自顶向下的编程风格。骨架在其中起到了承上启下的作用。它存在于总装配中，也可以直接被复制到各个子装配中。它是每个特征制作的参照。布局文件中的参数都将被体现在骨架中，直接驱动骨架。因此，只要完成了布局文件的输入，就完成了模型和图纸。当然，前提是预先建立一个模型库和图纸模板。这就是参数化设计为什么前期成本高的原因。

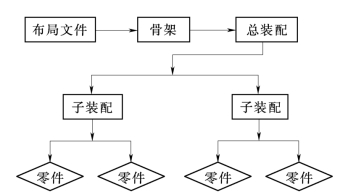

图1　PRO/E软件的设计思想
