3.1　上机架和定子机座

斜支臂结构的原理是支撑定子机座的支臂与固定圆环板或上机架中心体与上机架支臂成一定角度，如图2所示，这种斜支臂具有一定柔性，能同时承受径向力和切向力。其优点是当发电机满负荷运行时，一旦定子发生了短路或铁芯受热向外膨胀，机座会向斜支臂阻力最小的方向扭转，不但可以改善机座的热应力，防止铁芯挠曲，而且可使定子在径向方向能自由、同心地均匀热膨胀，提高了发电机的同心度，同时减轻了作用在基础上的力，保证发电机组安全稳定运行。

为适应定子铁芯的热膨胀变形，与定子机座相连的上机架相应的采用适应定子热变形的斜支臂结构，与斜支臂连接的中心体可自由膨胀，不约束定子机座的径向胀大，使机架轴心保持不变。

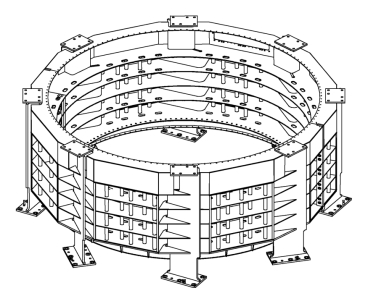

图2　斜支臂结构

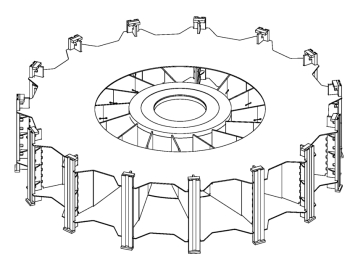

图3　无轴的圆盘式转子支架
