3.1　导叶关闭规律的优化

导叶关闭规律对过渡过程中机组最大转速上升和蜗壳最大压力上升具有较大影响，一般来说，导叶接力器关闭速率越快，最大转速升高值越小，而最大压力升高值越大；反之，导叶接力器关闭速率越慢，最大转速升高值越高，而最大压力升高值越小。因此，合理确定导叶接力器关闭规律，可以在一定程度上有效协调压力和转速上升的矛盾。经计算，三峡地下电站变顶高尾水洞方案各导叶关闭规律时大波动计算的结果如表1所示。

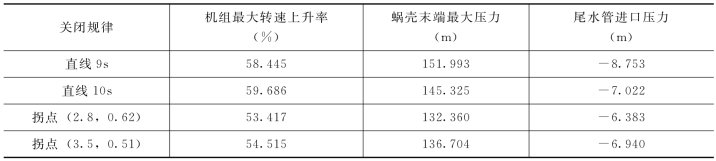

表1　不同关闭规律时调节保证参数计算值（下游62.5m，H=90m，P=756MW）

由表1可知，导叶直线关闭规律下，机组转速上升和尾水管进口真空度均不能满足规程规范要求。经过对比计算，拐点为（2.8，0.62）时，虽然调节保证参数值较优，但第一段关闭速率较快，为安全起见，因此初步推荐导叶关闭规律为分段关闭，拐点为（3.5，0.51），如图1所示。

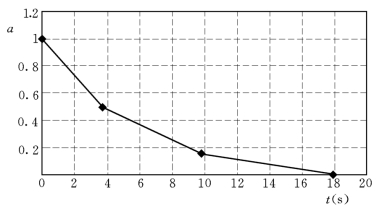

图1　导叶关闭规律示意图
