4.1　直线关闭调节保证计算

在不同尾水位机组突甩全负荷时，水轮机导叶接力器按直线关闭规律，从额定点开度关到零开度的时间整定为8.5s，开机时间20s，机组转动惯量GD 2=154000t·m2（包括水轮机转动惯量）。直线关闭时调节保证计算结果见表2。

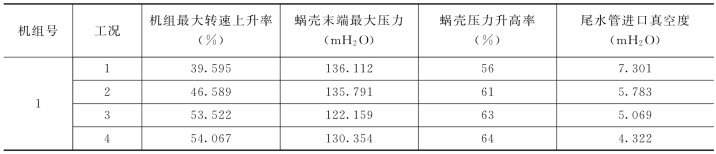

表2　直线关闭时调节保证计算结果

当采用8.5s直线关闭规律时，机组转速上升率最大值发生在工况4，值为54.1%，在规范允许范围内；尾水管进口压力真空值发生在工况1，值为7.3m H2O，在规范允许的范围内。蜗壳末端最大压力也发生在工况1，为136.1m H2O；而蜗壳压力升高率最大值发生在工况4为64%，其值偏大，此时蜗壳最大压力绝对值为130.35m H2O。经计算，采用9.0s直线关闭时间后，尾水管进口压力真空值虽有减小，降至5.76m H2O，但是机组转速上升率最大值达到了55.2%，蜗壳末端压力升高率达到58%，其值也偏大。而采用8.0s直线关闭时间时，除蜗壳末端产生较大压力外，尾水管进口压力真空值超过了规范允许的范围。因此直线关闭时间只能控制在8.5s左右。
