4.2　分段关闭调节保证计算

采用8.5s直线关闭规律时，1号机尾水管进口真空度达到7.3m H2O，而且蜗壳压力升高率偏大，现拟采用分段关闭规律进行优化。

在第一段关闭速率不变的前提下（与8.5s直线关闭时速率一样），机组甩负荷，第二段关闭时间5.5s，第一个拐点相对开度0.47，总关闭时间10s，开机时间20s，1～5号机调保计算结果见表3，分段关闭规律示意见图1。

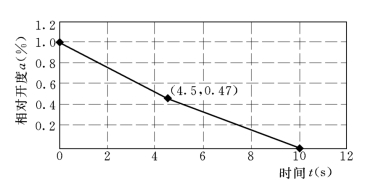

图1　分段关闭规律示意图

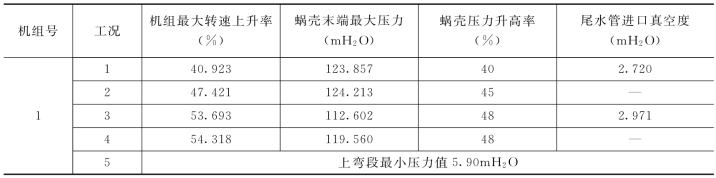

表3　分段关闭时调节保证计算结果

采用分段关闭后，各项调保参数值均有较大改善。尾水管进口真空度最大值度发生在工况3，值由7.3m H2O降至2.97m H2O，与规范要求相比有较大裕度；机组最大转速上升率发生在工况4，由于采用分段关闭规律的第一段关闭速率与直线关闭规律速率一致，因此机组最大转速上升率变化不大；而蜗壳末端最大压力值由原来的136.1m H2O降至124.2m H2O，蜗壳压力升高率也由64%降至48%，达到规范允许的范围以内。因此可以看出，改变导水叶的关闭方式，能有效地控制各项参数，使其达到规范允许的要求。
