4.1　桥机主要参数选择

4.1　桥机主要参数选择

4.1.1　桥机起吊高度复核

根据龙滩水电站水轮发电机组安装时需安装吊运的最大部件的尺寸，确定其起吊高度为13m，经复核计算，该起吊高度满足水轮发电机组各部件的安装要求。

4.1.2　其他各主要参数选择

根据龙滩水电站实际情况，并参考三峡等其他水电工程的经验，经复核计算，龙滩水电站主厂房桥式起重机主要参数如下：

（1）起重量：主吊钩为500t；电动葫芦为10t。

（2）起升高度：主钩为32m；电动葫芦为45m。

（3）起升速度：主钩重载（300t以上）调速范围为1.5～0.15m/min；主钩轻载（300t以下）调速范围3.0～0.3m/min；160t以下4.5～0.45m/min；起升机构应能实现交流变频无级调速。

（4）运行速度：大车为22.0～2.2m/min；小车8.5～0.85m/min；大、小车运行机构均应能实现交流变频无级调速。

起重机及其机构的工作级别见表1。

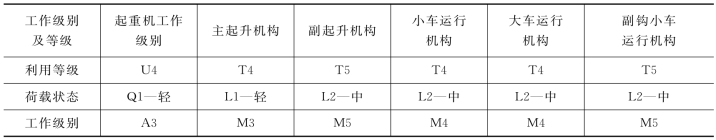

表1　起重机及其机构的工作级别

（5）桥机跨度为27.5m；大车轨道为QU120。

（6）吊钩极限尺寸：500t吊钩上极限吊点至桥机轨顶距离不大于-100mm，即吊钩上极限吊点位于桥机轨顶以上；2台500t小车并车时小平衡梁下底面至桥机轨顶距离不大于700mm；2台大车并车时主平衡梁底面至桥机轨顶距离不大于4400mm；主钩上下游极限尺寸不大于4.8m。
