4　试验结果

2号机组相对效率试验在8个水头下实测水轮机相对效率—水轮机出力关系曲线，见图1。在这8个水头下模型换算的水轮机效率—水轮机出力关系曲线，见图2。各水头下2号机组实测水轮机出力与导叶开度曲线，见图3。各水头下2号机组实测尾水管上游侧水压脉动—负荷关系曲线，见图4。

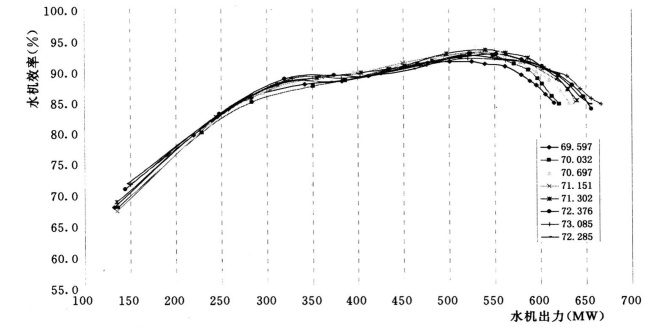

图1　三峡2号机组水轮机相对效率—水轮机出力

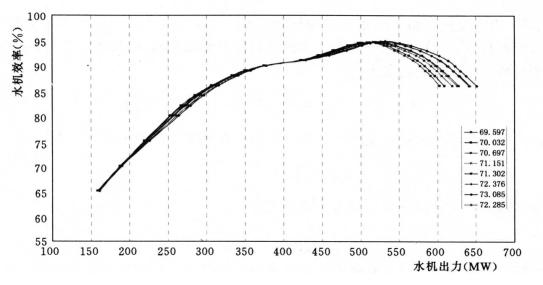

图2　三峡2号机组模型换算真机水轮机出力—水轮机效率

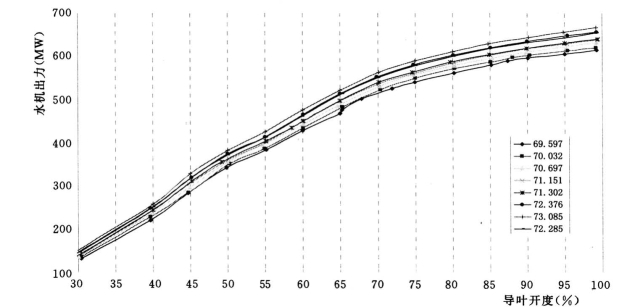

图3　2号机组真机实测导叶开度—水轮机出力关系曲线

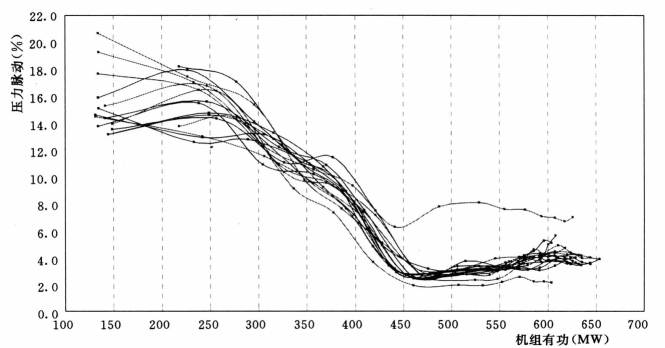

图4　2号机组尾水管水压脉动—出力关系曲线

由图1可看出随着开度的增加，水轮机效率逐渐上升，达到最高效率点后，水轮机效率随开度加大而下降；涡带工况自然补气使水轮机效率增长缓慢，在每一水头的水轮机效率在涡带工况区（约40%～55%开度左右）效率增长缓慢；随着水头的增加，最高效率点有向大开度偏移的趋势；随着开度增加，各水头的出力逐渐增加、直到100%开度出力没有减小。对比图1和图2，可以发现它们的总体趋势是一样的。由图4可见，各水头的尾水管上下游侧水压脉动曲线规律性较好。

测试结果还表明了在所测的各个水头下，实测水轮机最大出力均略超出厂家提出的预期值，超出最大值约为23.5MW；实测水轮机保证出力均略超出厂家提出的预期保证出力值；实测水轮机最优出力值与预期最优出力值相近。
