9.3.2 再生混凝土有限元单元信息的分布
对所要计算的试块按再生骨料掺量的不同 （如0、40%、70%、100%）根据结构材料的组成信息，分别添加到各自的单元上，通过对构件的部分选取可看到各种材料的单元分布信息，如图9.12～图9.17所示。从图9.15～图9.17中可以看出天然骨料、再生骨料、再生界面、天然界面和砂浆在结构中的分布情况，相同结构面都是在相同位置，但骨料的分布不相同，骨料分布的随机性得到证明。

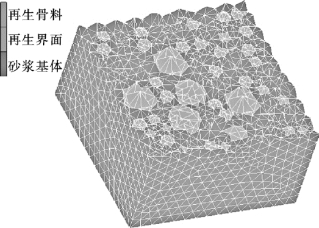

图9.12 再生骨料掺量为100%的立方体材料信息图

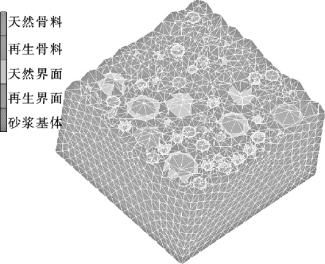

图9.13 再生骨料掺量为40%的立方体材料信息图

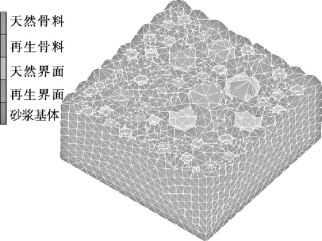

图9.14 再生骨料掺量为70%的立方体材料信息图

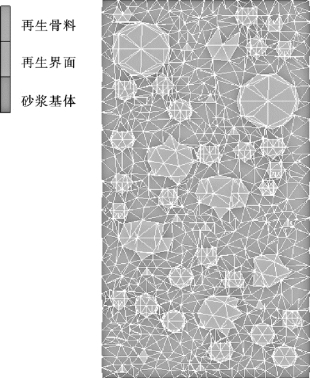

图9.15 再生骨料掺量为100%的圆柱
体材料信息图

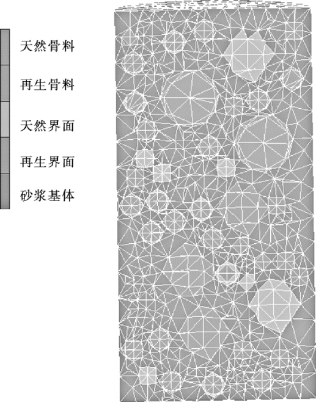

图9.16 再生骨料掺量为40%的圆柱体材料信息图

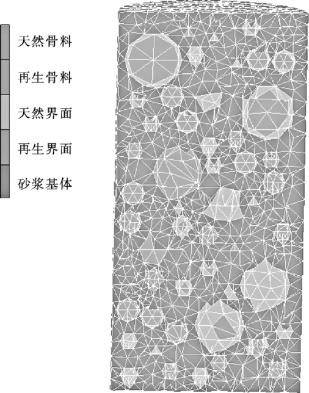

图9.17 再生骨料掺量为70%的圆柱体材料信息图
