9.3.1　再生混凝土各组分的本构选取

9.3.1　再生混凝土各组分的本构选取

假定混凝土各组分均为各向同性材料，骨料、界面和砂浆均采用线性Drucker Prager的弹塑性模型，c、φ分别为内聚力和摩擦角，其强化规律由参数α和随等效塑性应变变化的关系曲线给出，其初始值由式（9.5）确定。

砂浆、天然骨料、再生骨料和界面的随塑性应变变化的关系曲线如图9.7～图9.11所示，α则采用理想塑性的关系曲线。

另外，砂浆、再生骨料和界面还是弹损伤材料，破坏后采取弥散裂纹的损伤模型模拟开裂后的行为，开裂应力砂浆为2.5MPa，再生骨料为2.8MPa，天然骨料界面为2MPa，再生骨料界面为1.2MPa；砂浆软化模量为5GPa，再生骨料软化模量为6GPa，骨料界面软化模量为5GPa；残余应力砂浆为1.2MPa，再生骨料为1MPa，天然骨料界面为0.6MPa，再生骨料界面为0.4MPa。

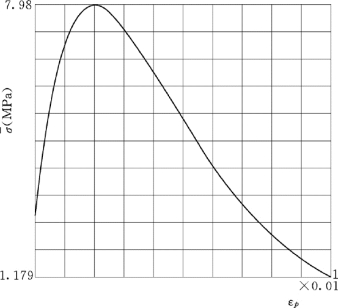

图9.7　砂浆的等效应力—等效塑性应变关系

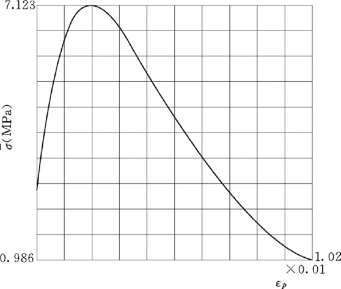

图9.8　天然骨料的等效应力—等效塑性应变关系

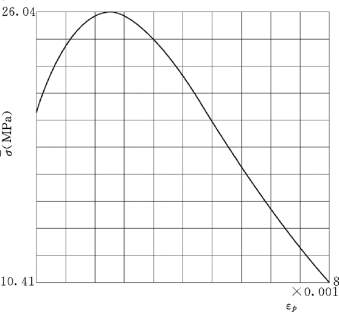

图9.9　再生骨料的等效应力—等效塑性应变关系

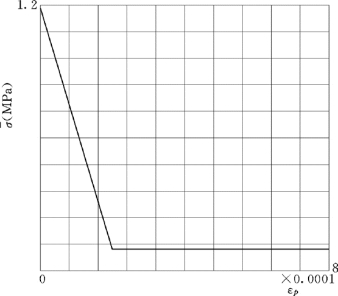

图9.10　界面的等效应力—等效塑性应变关系

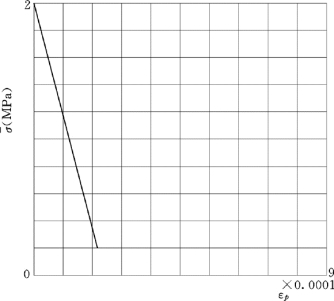

图9.11　再生骨料界面的等效应力—等效塑性应变关系
