数值分析三维模型根据工程地质平面图建立，将工程地质平面图中工作区等高线导入surfer中差分后导入Ansys建模并剖分网格，最后导入Flac3D进行计算。本次数值分析建立的三维模型见图5－5。

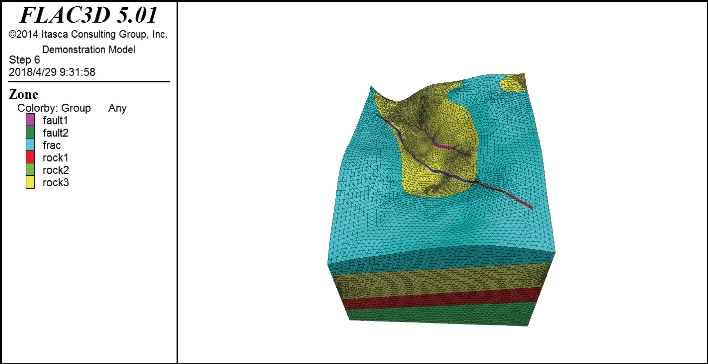

图5－5 矿山边坡三维地质模型
数值分析二维模型根据典型断面图在Flac3D中建立数值分析模型，将松散岩体、碎裂结构岩体、中风化岩体、新鲜围岩分为不同的组，通过命令流生成岩层之间的接触面。生成的边坡稳定性评价数值分析模型见图5－6。
图5－6 矿山边坡稳定性评价数值分析二维模型
