5.6.1　矿山东帮边坡表层全－强风化稳定性

5.6.1　矿山东帮边坡表层全－强风化稳定性

（1）东帮边坡表层全－强风化三维稳定性分析计算成果，按照天然、降雨和地震三种工况，见图5－7。

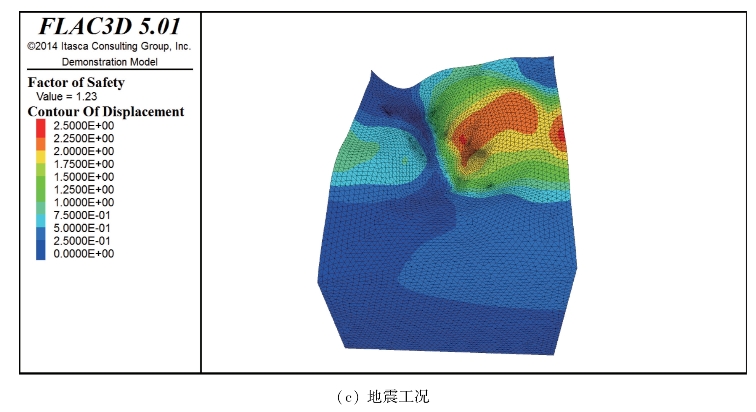

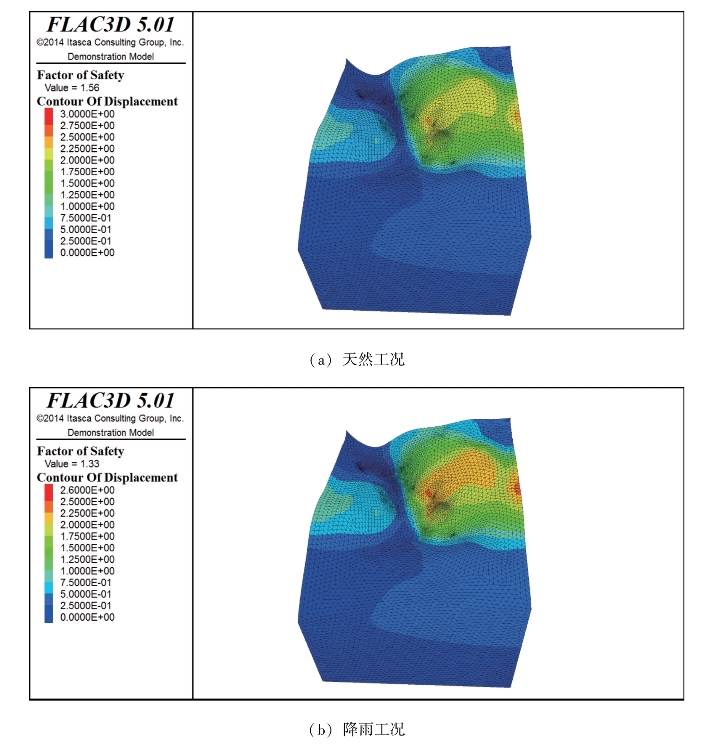

图5－7　东帮边坡表层全－强风化三维稳定性分析计算成果

（2）东帮边坡表层全－强风化二维稳定性分析，均提供稳定性计算成果图和最大剪应力增量图，根据三条剖面，每条剖面分析计算1、2和3三种工况，分别见图5－8至图5－13。

①东帮边坡表层全－强风化1－1′剖面稳定性分析

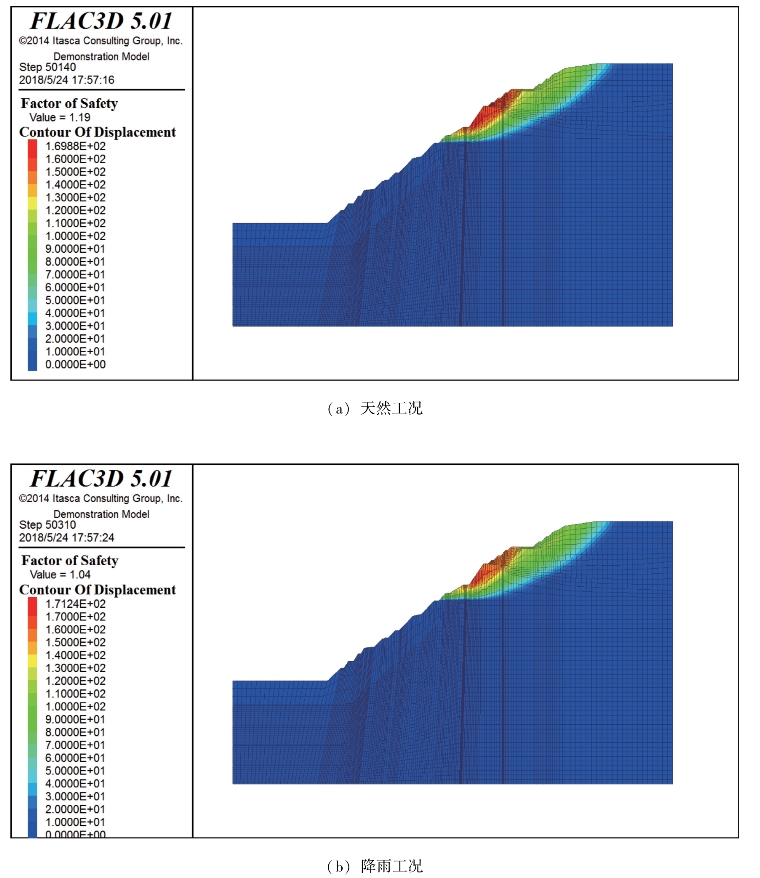

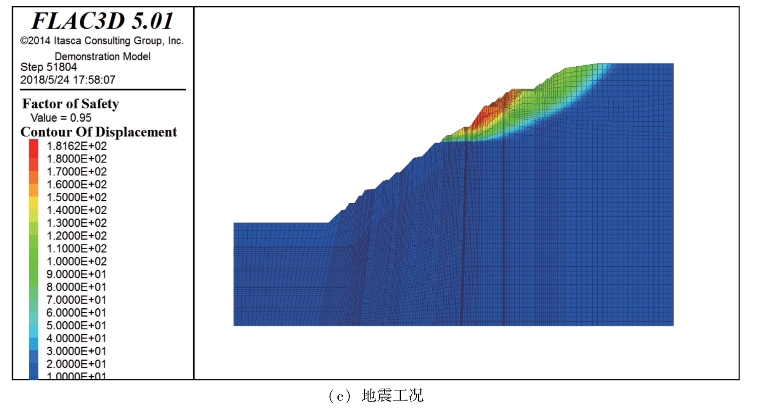

图5－8　东帮边坡表层全－强风化1－1′剖面稳定性分析计算成果图

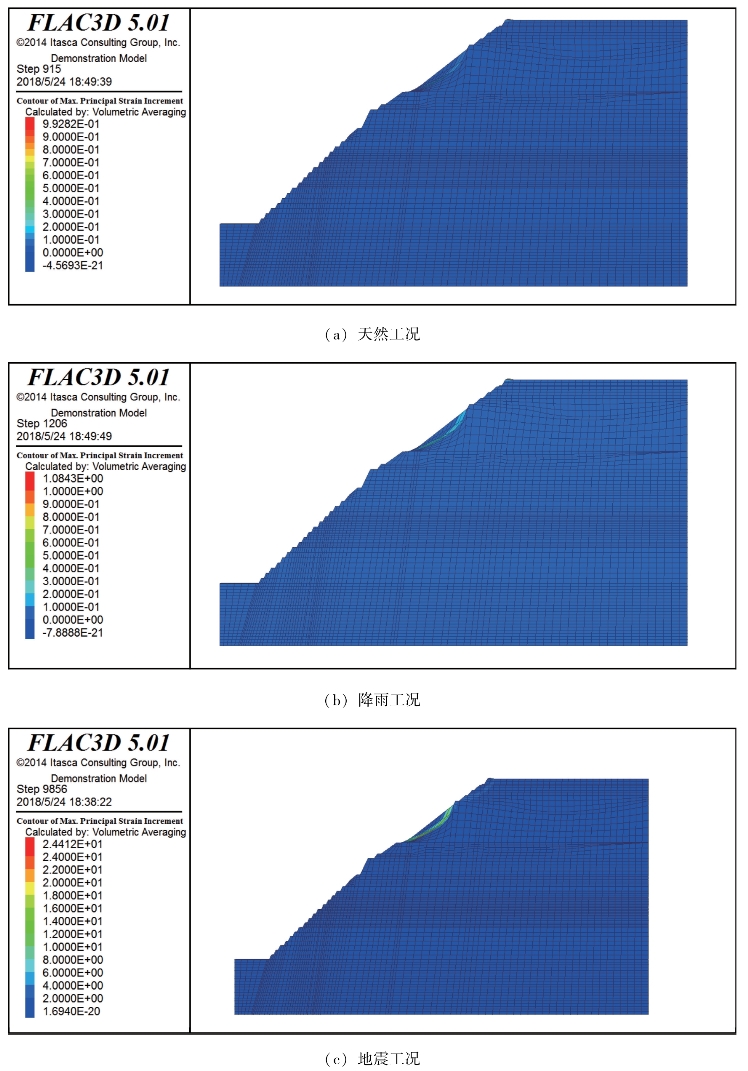

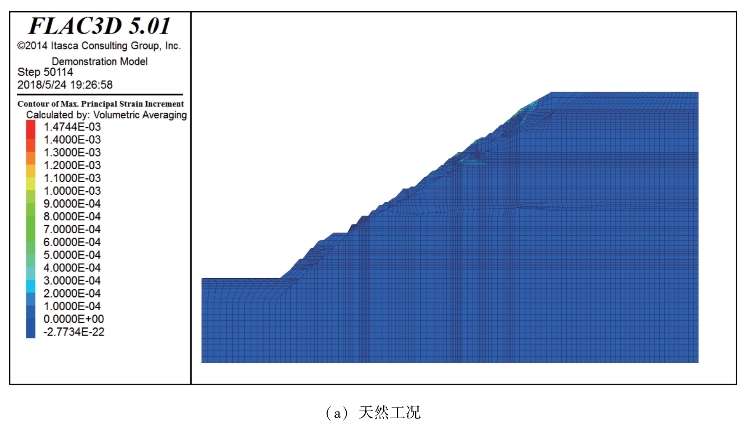

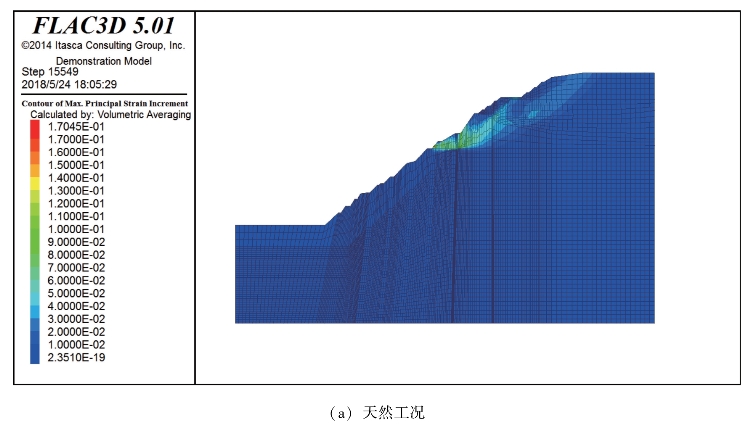

图5－9　东帮边坡表层全－强风化1－1′剖面最大剪应力增量图

②东帮边坡表层全－强风化2－2′剖面稳定性分析

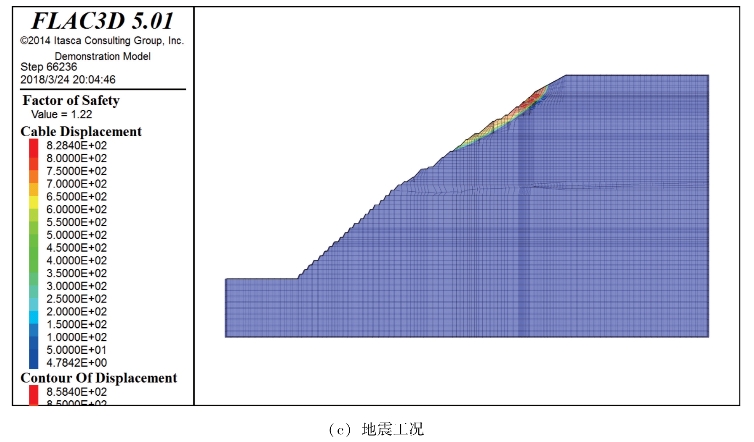

图5－10　东帮边坡表层全－强风化2－2′剖面稳定性分析计算成果图

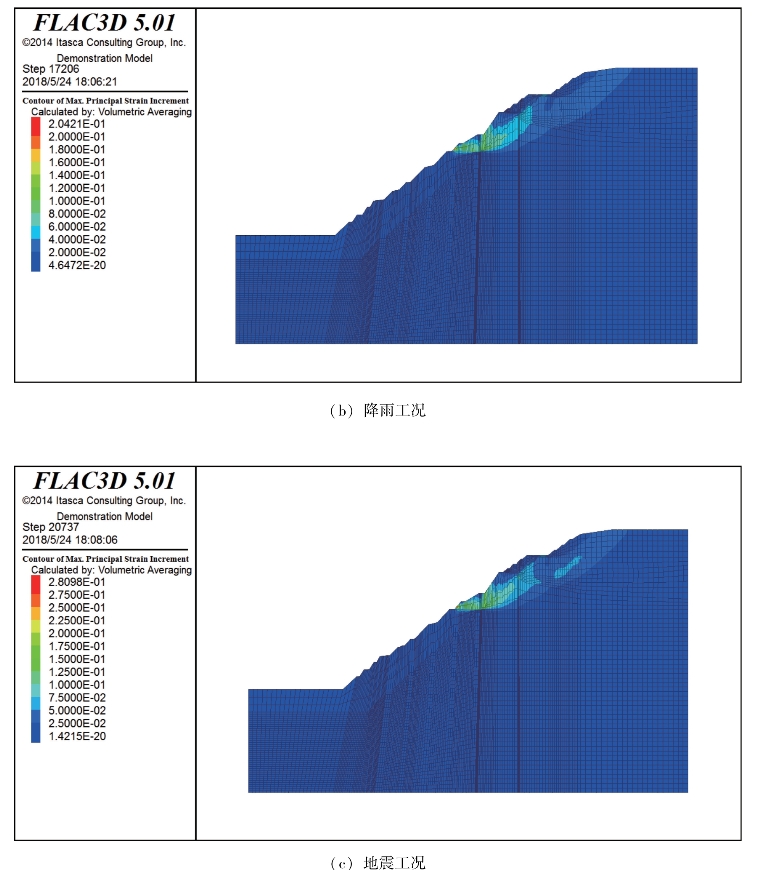

图5－11　东帮边坡表层全－强风化2－2′剖面最大剪应力增量图

③东帮边坡表层全－强风化3－3'剖面稳定性分析

图5－12　东帮边坡表层全－强风化3－3′剖面稳定性分析计算成果图

图5－13　东帮边坡表层全－强风化3－3′剖面最大剪应力增量图
