5.6.3　矿山边坡开挖后边坡稳定性数值分析

5.6.3　矿山边坡开挖后边坡稳定性数值分析

（1）开挖后三维稳定性分析

露采矿山边坡开挖后由于最低控制高程及开采矿体的不同，按照南采坑和北采坑分别进行天然工况、降雨工况和地震工况三种进行三维模拟稳定性分析，见图5－18和图5－19。

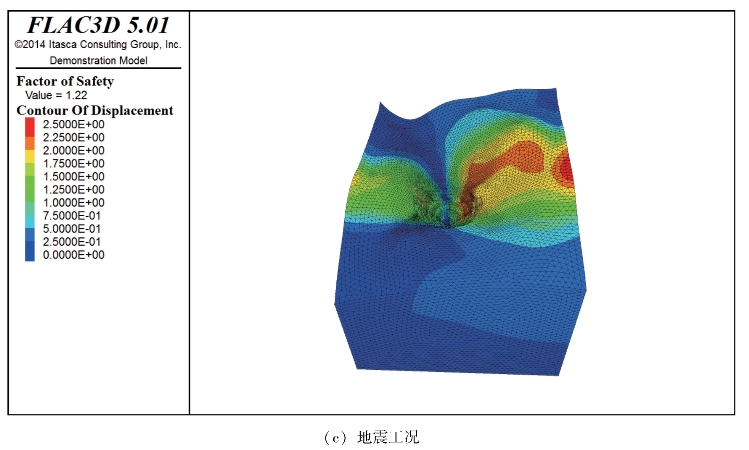

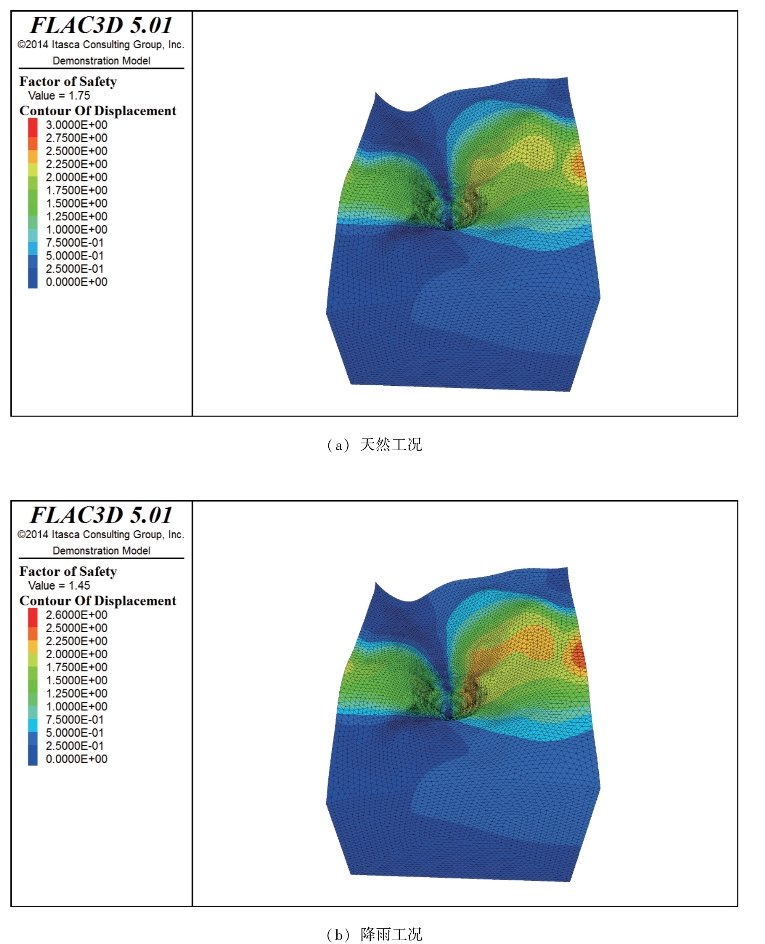

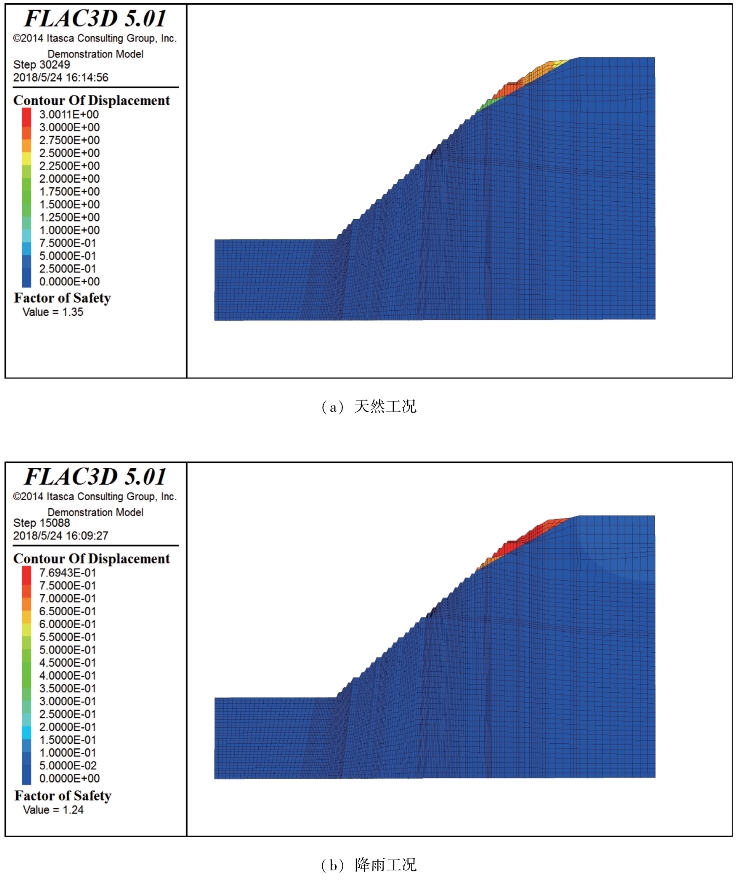

图5－18　北采坑（1剖面）开挖后三维稳定性分析计算成果图

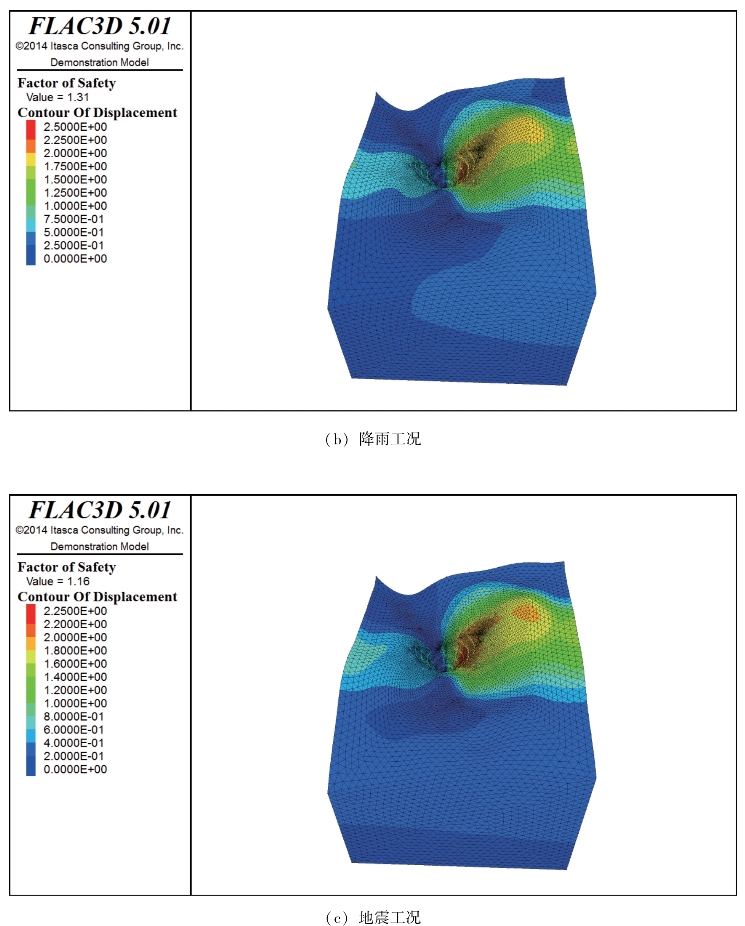

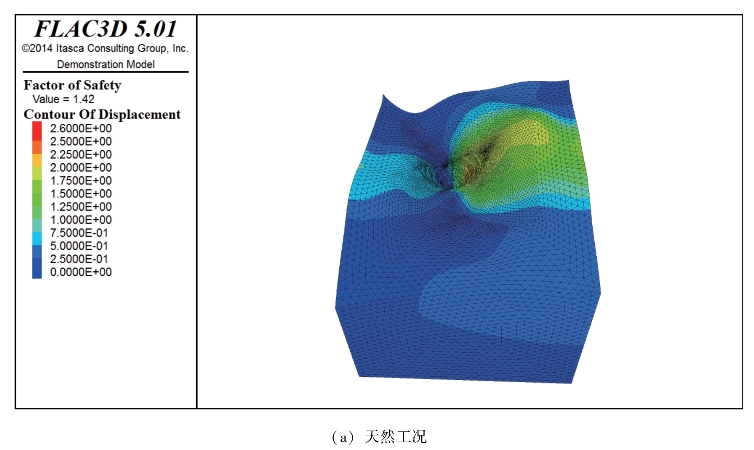

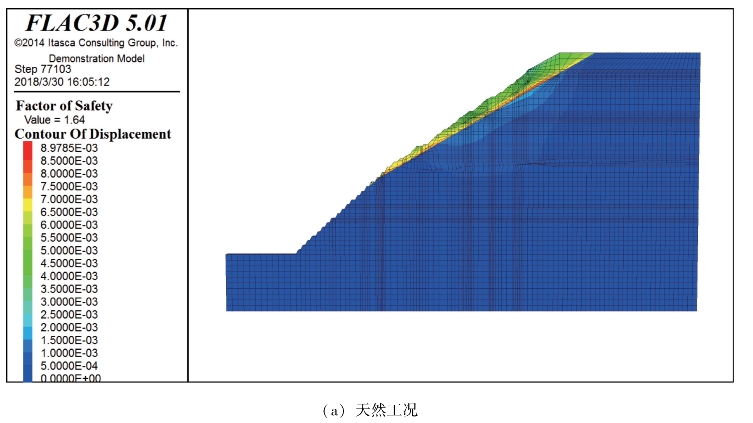

图5－19　南采坑（2、3剖面）开挖后三维稳定性分析计算成果图

（2）东帮边坡开挖后二维稳定性分析

东帮边坡进一步开挖后其稳定性主要受控于结构面，东帮边坡二维稳定性分析主要针对三条典型剖面在天然、降雨和地震不同工况下的稳定性进行分析。

①边坡开挖后顺层滑移1－1′剖面稳定性分析见图5－20

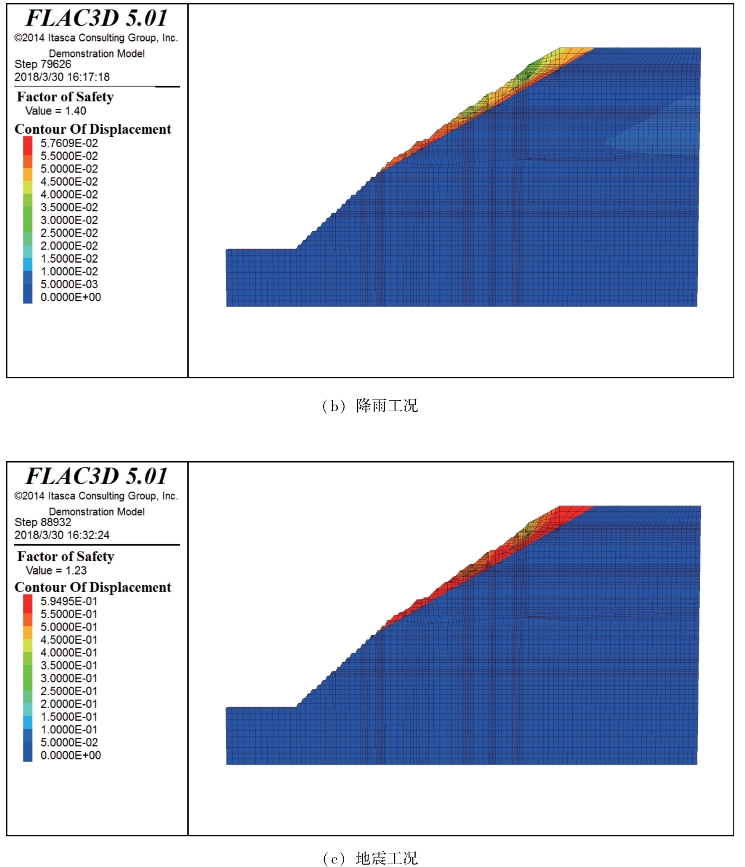

图5－20　东帮边坡开挖后顺层滑移1－1′剖面稳定性分析计算成果图

②边坡开挖后顺层滑移2－2′剖面稳定性分析见图5－21

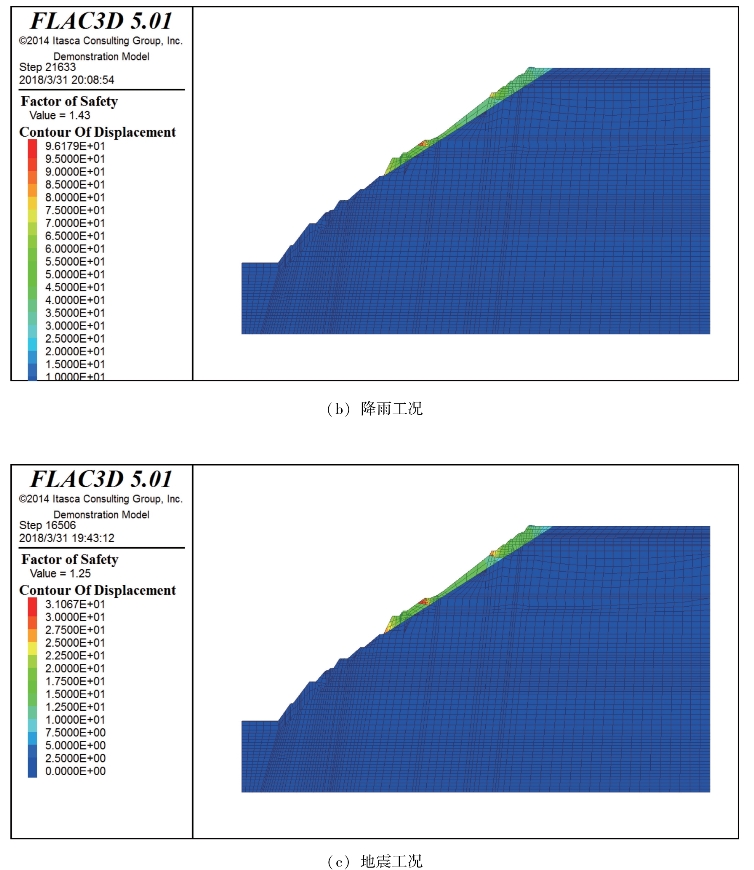

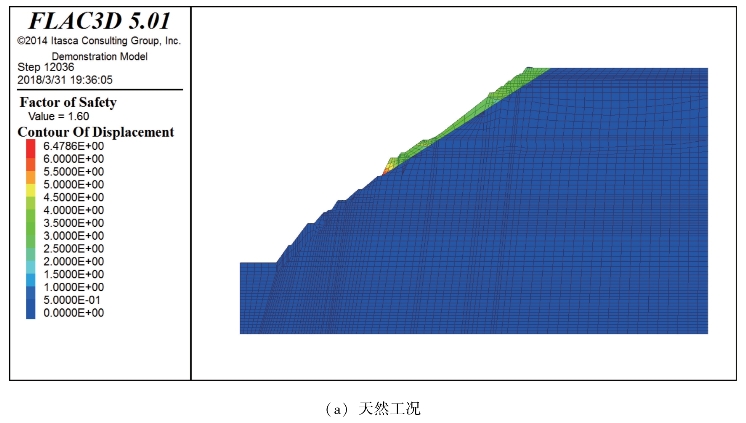

图5－21　东帮边坡开挖后顺层滑移2－2′剖面稳定性分析计算成果图

③东帮边坡开挖后顺层滑移3－3′剖面稳定性分析见图5－22

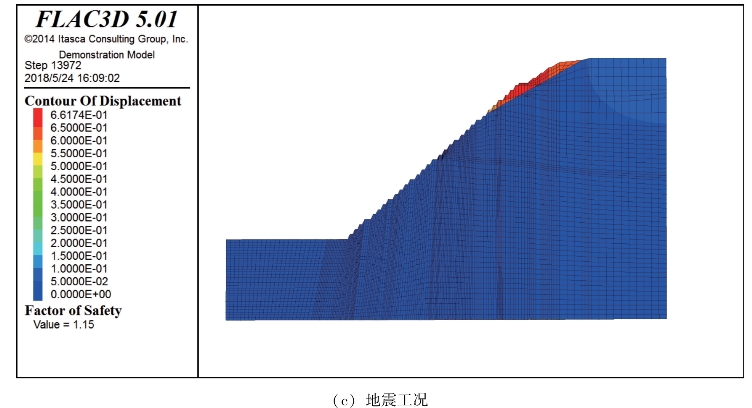

图5－22　东帮边坡开挖后顺层滑移3－3′剖面稳定性分析计算成果图
