2.1.2　声雷达风廓线仪系统

2.1.2　声雷达风廓线仪系统

桥址区风剖面测量采用了由德国SCINTEC公司生产的MFAS型相控阵声雷达（SODAR）风廓线仪系统进行风廓线的实测。该声雷达能测量三维风速和风向及湍流竖向剖面；仪器主要性能指标见表2.2。测试系统主要附件有MFASNS标准声音屏蔽设备、MFAPAE主设备供电单元、MFAHEA天线加热设备及MFAHE天线加热设备供电单元。如图2.3所示为风廓线仪现场安装照片，如图2.4所示为风廓线仪数据采集系统。

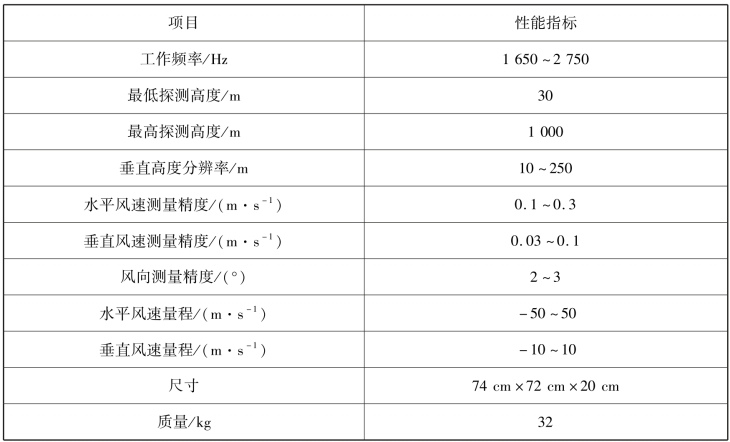

表2.2　MFAS型声雷达风廓线仪主要性能指标

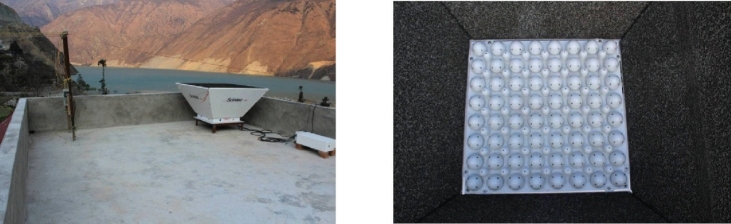

图2.3　风廓线仪现场安装照片

声雷达风廓线仪系统的坐标定义如图2.5所示。图2.5中，U，V，W分别表示坐标系的3个方向。其中，U为东西方向；V为南北方向，本观测中该方向与河道走向基本一致；W为竖向。表2.3为风偏角与风向的对应关系。

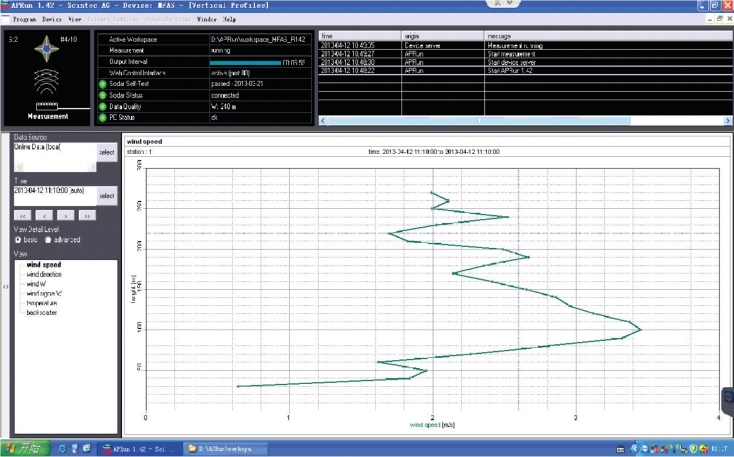

图2.4　风廓线仪数据采集系统

图2.5　风廓线仪坐标系统

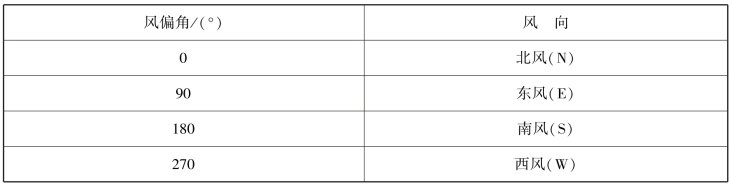

表2.3　风偏角与风向对应关系
