3.3.2　便桥

3.3.2　便桥

1.安全要点。

（1）人行便桥宽度应不小于2.5m，人车混行的便桥宽度应不小于4.5m，作业人员应单侧通行；若便桥长度超过1km，应增加桥面宽度。

（2）便桥桥面钢板安装好后，为保证桥上施工人员的安全，要求栏杆安装与工作面同步。

（3）便桥出入口处应进行交通管制，应定期或不定期对便桥进行检查与维护。

2.安全设施。

（1）便桥两侧临边处应设置高度不小于1.2m的防护栏杆，并挂过塑钢丝网；栏杆立杆间距应不大于2m，横杆与上下杆件的间距应不大于0.6m；立杆和横杆应采用直径不小于48mm的钢管制作，钢管间应采用标准扣件连接或焊接，并涂上红白或黄黑相间的反光漆；栏杆与平台应采用焊接连接，焊缝高度不小于5mm；栏杆底部须安装高度不小于180mm的挡脚板，参考图3-13。

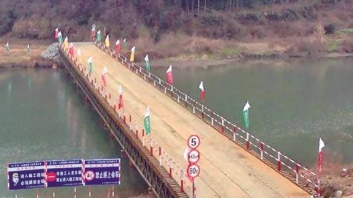

图3-13　便桥布置图例

（2）便桥应设置可满足施工安全要求的照明设施；便桥桥面宜采用具有防滑措施的压型钢板或花纹钢板铺设，钢板上的突棱高度不应小于2mm，或在桥面按照一定间距布设横向螺纹钢筋以抗滑。

（3）便桥两端应设置限速、限载标牌，参考图3-14，两侧护栏上应设置“注意安全”“当心坠落”等警示标志。

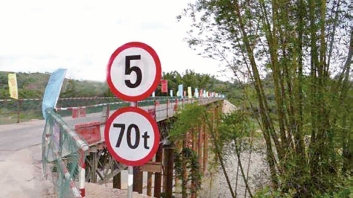

图3-14　便桥限速、限载标牌
