5.3.2　振动台试验设备

振动台试验采用福州大学福建省海峡两岸土木工程防震减灾工程研究中心的3台阵地震模拟振动台系统，该系统的震动系统台设置有一个4m×4m台和两个2.5m×2.5m台，最大有效荷载分别为22t和10t，最大工作范围24m，本试验使用4m×4m台（图5-1）。台面满载最大加速度可达1.5g，工作频率范围为0.1～50Hz，台面最大位移为±250mm。该系统可以模拟三个方向的地震震动，三台阵模拟地震振动台系统可实现三台独立模式、三台整体同步模式、两台或三台同步或异步模式的地震模拟实验以及三台关联运动的台阵工作模式，具体参数见表5-2。

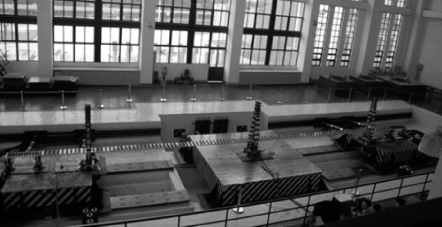

图5-1　振动台全貌

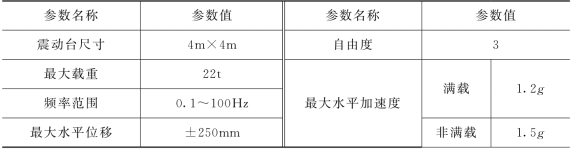

表5-2　振动台基本参数
