HAN炸药的起爆性能测试

二、HAN炸药的起爆性能测试

在对混制后确定的HTPB+AP和HTPB+NC+AP两种配方需要进行起爆性能的测试，目的是检验两种配方是否能够顺利起爆，选择的试验是具有代表性的钢板压痕试验。通过混制与装药后制得试验样品参数及规格如表7.5所示。

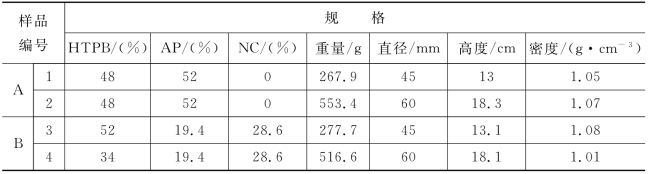

表7.5　A、B两种配方的样品参数及规格

将尺寸为45 mm×45 mm×10 mm的A3型钢板放置于试验台上，按照之前的混装而成的样品分别放置于钢板上，并将样品中的起爆雷管线与起爆电缆连接。待测样品外观如图7.9所示。

通过钢板压痕试验可以得出不同样品爆炸后在钢板上的凹痕深度（见图7.10），所得数据能间接地反映其爆轰性能，如表7.6所示。

图7.9　混制后待测样品外观

图7.10　爆炸后的凹痕

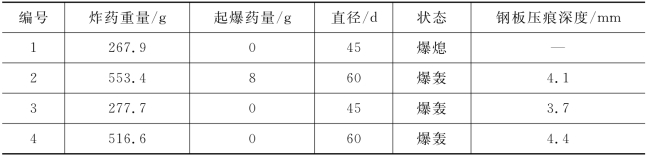

表7.6　爆炸实验钢板痕迹比较

从表7.6中可以看出，配方HTPB+AP（d=45 mm）没有加入起爆药的情况下爆熄，而加入起爆药后能起爆爆轰，配方HTPB+AP+NC在没有加入起爆药的情况下能够稳定起爆，改制炸药增大直径后在钢板上的爆炸压痕较深，加入敏化剂NC后起爆能力明显增强。
