11.2.1　MySQL逻辑框架

如果能在头脑中构建一幅MySQL各组件之间如何协同工作的架构图，有助于深入理解MySQL服务器。下图展示了MySQL的逻辑架构图。

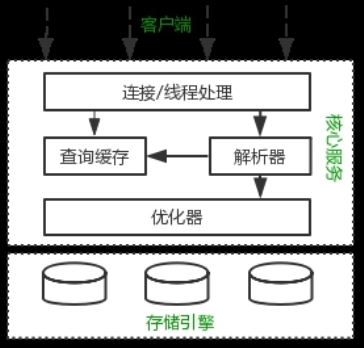

图11.1　MySQL逻辑架构

MySQL逻辑架构整体分为三层，最上层为客户端层，并非MySQL所独有，诸如：连接处理、授权认证、安全等功能均在这一层处理。

MySQL大多数核心服务均在中间这一层，包括查询解析、分析、优化、缓存、内置函数（比如：时间、数学、加密等函数）。所有的跨存储引擎的功能也在这一层实现：存储过程、触发器、视图等。

最下层为存储引擎，其负责MySQL中的数据存储和提取。和Linux下的文件系统类似，每种存储引擎都有其优势和劣势。中间的服务层通过API与存储引擎通信，这些API接口屏蔽了不同存储引擎间的差异。
