3.4.1　基于组件的功能结构分析

对于已有产品的功能分析，目前使用较多的是基于组件功能的模型分析。该方法主要是列出组件与组件之间的相互关系，以及组件在整个技术系统中的功能角色，由此可以清晰地发现此组件在整个技术系统中的作用并判断其是否存在功能冲突，从而针对问题进行解决，以实现技术系统的优化，减少功能消耗（见图3-9）。

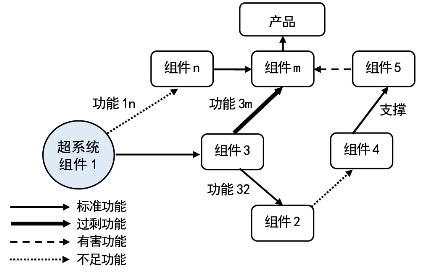

图3-9　组件功能模型

基于组件功能的模型分析虽能清晰地表达产品的结构组成及各结构间的相互作用关系，但是利用这种方法对产品的结构进行功能定义时过于依赖该结构所作用的结构，而且定义的功能也过于具体，从而导致设计者不能从系统的角度去识别该结构在整个产品中的功能角色，限制了设计者的思维。
