3.7.6　基于TRIZ与功能结构集成的产品再创新设计（已有产品）

功能结构分析是基于已有产品结构、功能及分功能之间相互关系提出的一种功能分析方法，目前市面上出现的新产品大多都是在已有产品的基础上做出部分改进后形成的新产品，这种设计形式周期短、投资成本低、见效快，颇受企业欢迎，是产品创新设计的主要方向。改进已有产品的方法有增加新的功能、删除冗余功能和优化已有功能三种。针对已有产品的再创新设计，以功能结构分析为基础，运用TRIZ工具建立产品再创新设计的过程（见图3-35）。

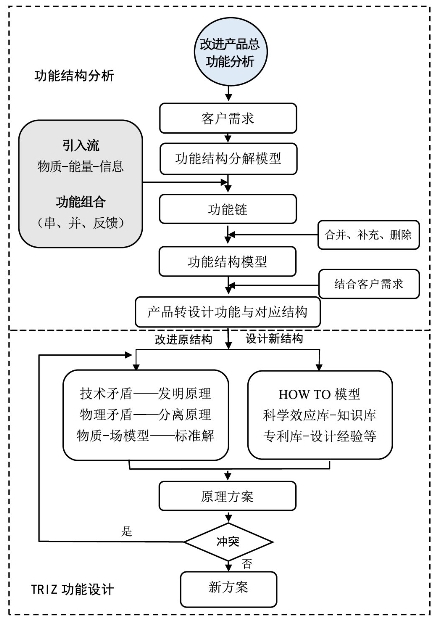

图3-35　基于TRIZ与功能结构分析集成的产品再创新设计

功能结构分析阶段：首先确定待改进产品的总功能和用户需求，建立产品的功能结构分解模型，然后以物质流、信息流、能量流为主线，分别建立功能链，接着运用合并、补充、删除等手段将功能链合并，得到已有产品的功能结构模型，并结合用户需求确定产品待设计的功能与对应结构。

TRIZ解决问题阶段：若是直接在原结构的基础上进行改进，则采用技术矛盾、物理矛盾、物质-场模型及对应的问题解决工具；若是直接设计新结构，则采用“HOW TO”模型定义问题，用科学效应库等方式求解；若是在解决问题的过程中，产生了另一个矛盾（次级矛盾），应继续应用技术矛盾、物理矛盾、物质-场模型解决，直到获得满意的方案。
