4.2.2　效应模式

依据效应规定的输入流与输出流之间的关系可以实现预期的输入、输出转换。该转换可以通过一个效应实现，但如果没有可以直接实现预期转换的效应，可按照邻接效应输入流、输出流之间的相容关系，将多个效应组合成效应链。基于扩展效应构建效应链的基本组成方式称为效应模式，效应模式的几种形式如图4-4所示。

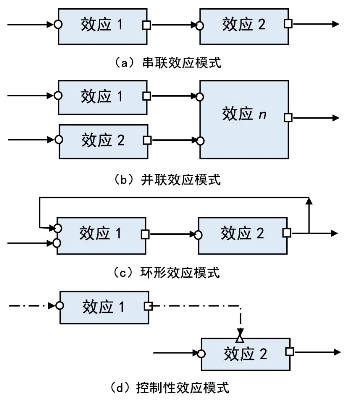

图4-4　几种效应模式

（1）串联效应模式。预期的输入/输出转换由按顺序相继发生的多个效应共同实现［见图4-4（a）］。

（2）并联效应模式。预期的输入/输出转换由同时发生的多个效应共同实现［见图4-4（b）］。

（3）环形效应模式。预期的输入/输出转换由多个效应共同实现，后一效应的输出流通过一定的方式返回到前一效应的输入端［见图4-4（c）］。

（4）控制效应模式。预期的输入/输出转换由多个效应共同实现，其中一个或多个效应的输出流由其他效应的输出流控制［见图4-4（d）］。
