奔驰轿车电路图中导线颜色代码的含义见表5-2。

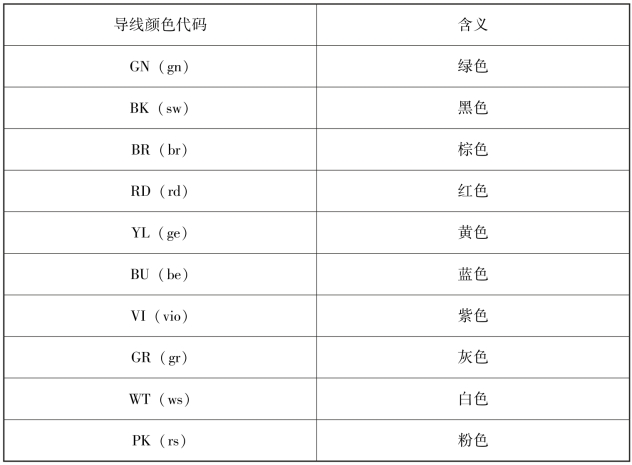

表5-2 奔驰轿车电路图中导线颜色代码的含义
在早期的奔驰车电路图中，导线颜色代码大多采用两位大写的英文缩写。近些年来，广泛采用小写的德文缩写。除单色线外，奔驰轿车还采用双色线及三色线，在电路图中，用VI/YL、SW/WS、BK/YL RD、br/gn ws等形式表示。
导线的标识不仅有线色，还有粗细。在奔驰轿车电路图中，导线的标称截面面积写在导线颜色代码之前，如0.75RD、2.5BK/YL WT等。
