学习任务二　奔驰轿车电路读图实例

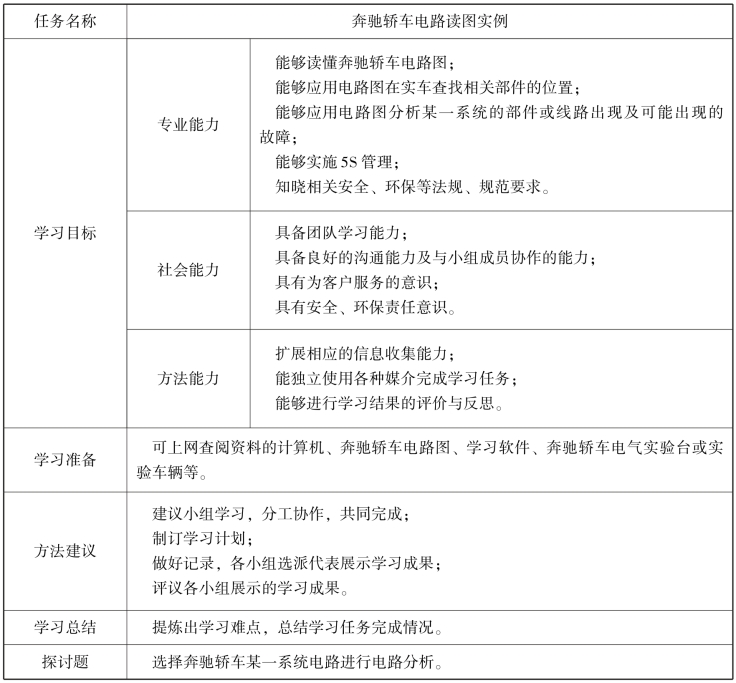

学习任务单

相关知识

图5-2所示是奔驰M202型轿车的充电、起动系统电路图。

电路分析：发电机调节器为内装式，发电机发出的电流由B＋→X12/3→X4→X4/22，对蓄电池充电或由X4/22→蓄电池（＋）经50.0 BK导线给用电设备供电。刚起动时，电流由蓄电池（＋）→仪表板→e5→X26→D＋→电压调节器→励磁绕组→搭铁，充电指示灯e5亮。当发电机发出的电压达14 V左右时，充电指示灯e5两端电位几乎相等，充电指示灯灭。起动的过程如下：点火开关打到起动挡时，点火开关的8端子有电，当防盗计算机（ATA）解除防盗状态时，即防盗系统的防起动继电器工作时，电流可由点火开关的8端子→26→空挡起动开关（P/N开关）→起动电动机的50端子。这时起动电动机的电磁开关得电，电流由蓄电池（＋）→起动电动机的30端子→电枢绕组→搭铁→蓄电池（-），起动电动机工作，发动机被起动。松开点火开关的钥匙，起动电动机的50端子无电，起动电动机停止工作。

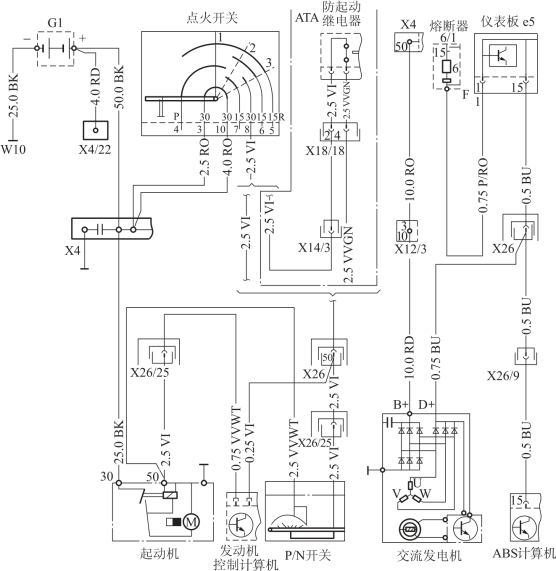

图5-2　奔驰M202型轿车的充电、起动系统电路图
