爱丽舍轿车的熔断器盒

一、爱丽舍轿车的熔断器盒

爱丽舍轿车的熔断器盒有两个，一个在发动机舱内，另一个在驾驶室内。

（一）发动机舱内的熔断器盒

发动机舱内的熔断器盒共有6路，故也称为6路熔断器盒，位于发动机舱左翼子板，其外形示意和内部电路接线原理示意分别如图7-6和图7-7所示，其功能见表7-5。

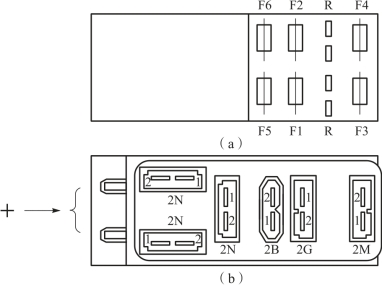

图7-6　发动机舱内的熔断器盒外形示意

（a）正面；（b）背面

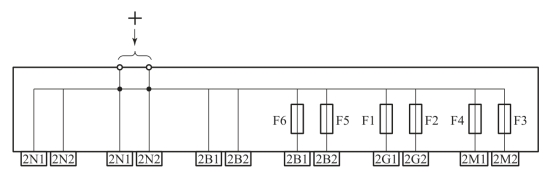

图7-7　发动机舱内的熔断器盒内部电路接线原理示意

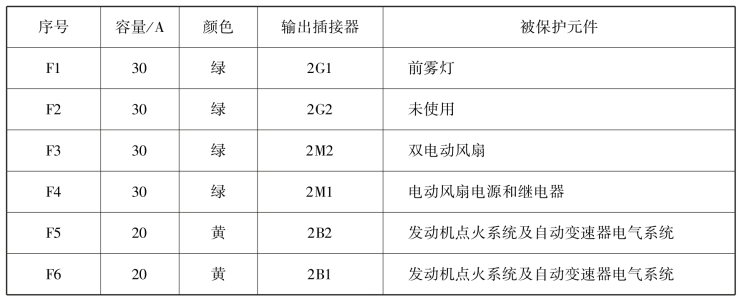

表7-5　发动机舱内的熔断器盒的功能

（二）驾驶室内的熔断器盒

驾驶室内的熔断器盒共有30路，位于驾驶室仪表板左侧，打开盖板即可看到，其外形示意和内部电路接线原理示意分别如图7-8和图7-9所示，其功能见表7-6。

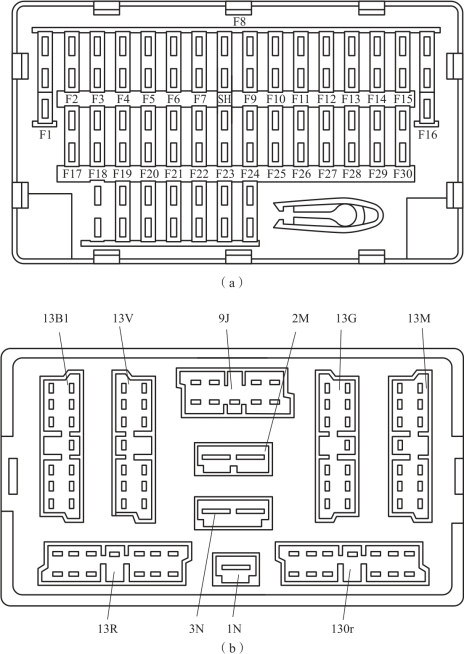

图7-8　驾驶室内的熔断器盒外形示意

（a）正面；（b）背面

（三）继电器

继电器支架在仪表板下、座舱熔断器盒的后面，其位置示意如图7-10所示。
