一、前照灯电路

一、前照灯电路

前照灯电路包括电力配置图（见图15-5）和雾灯与前照灯电路图（见图15-6）。

首先从电力配置图可知，电流从蓄电池正极通过与起动机继电器连接的、规格为18、颜色为绿的熔线，再通过C100插接器的D1插头/孔供给前照灯电路。

在雾灯与前照灯电路图中可以看到，上述电通过C269插接器的B1插头/孔进入灯光开关，在灯光开关中，有一个容量为25 A的电流断路器起保护作用。再通过插接器C269的11号插头/孔，通过规格为12、颜色为棕/黑的导线和C177插接器的2号插头/孔进入车灯变光开关。

当车灯变光开关打到近光挡时，电流通过插接器C177的1号插头/孔流出，到达左、右前照灯的近光灯丝。

当车灯变光开关打到远光挡时，电流通过插接器C177的3号插头/孔流出，到达左、右前照灯的远光灯丝，同时流经仪表盘的前照灯指示灯，提示远光灯亮。

电源到车灯变光开关电路：蓄电池正极→起动机继电器→熔断器（规格为18、颜色为绿）→插接器C100（D1插头/孔）→插接器C269（B1插头/孔）→灯光开关→插接器C269（11号插头/孔）→插接器C177（2号插头/孔）→车灯变光开关。

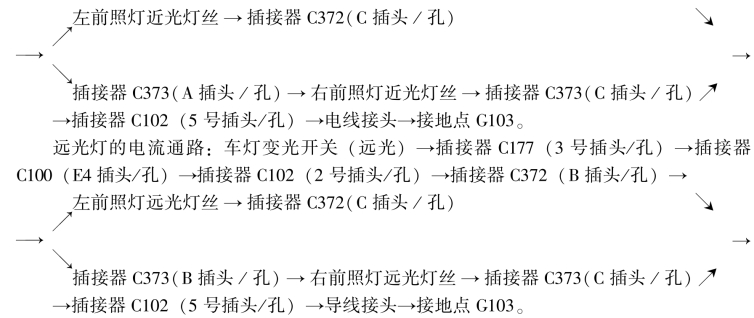

近光灯的电流通路：车灯变光开关（近光）→插接器C177（1号插头/孔）→插接器C100（D5插头/孔）→插接器C102（7号插头/孔）→插接器C372（A插头/孔）→

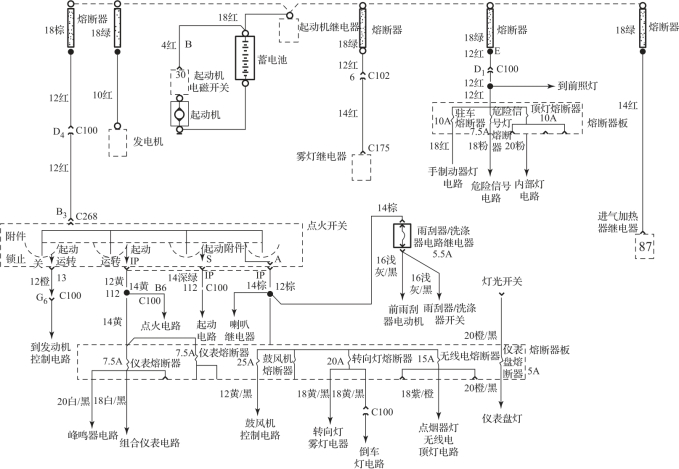

图15-5　切诺基汽车电力配置图

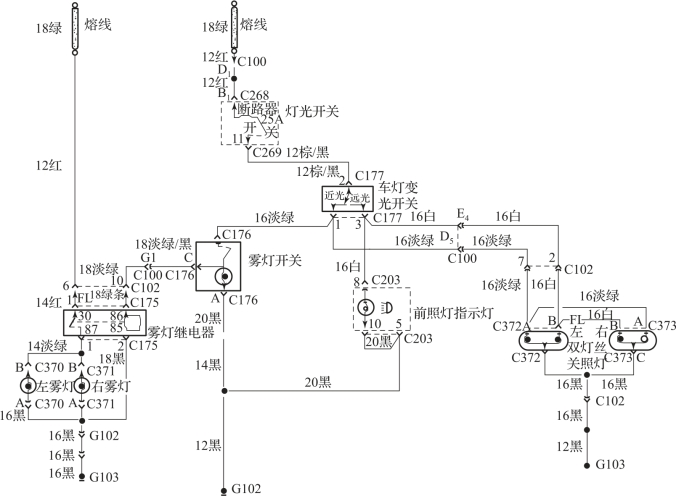

图15-6　切诺基汽车雾灯与前照灯电路图

远光指示灯电路：车灯变光开关（远光）→插接器C177（3号插头/孔）→插接器C203（8号插头/孔）→前照灯指示灯→插接器C203（10号插头/孔）→插接器C203（5号插头/孔）→导线接头→接地点G102。
