二、雾灯电路

由于雾灯电路中有雾灯继电器，所以雾灯电路分为控制电路和工作电路两部分。

（1）控制电路：蓄电池正极→起动机继电器→熔丝（规格为18、颜色为绿）→插接器C100（D1插头/孔）→插接器C269（B1插头/孔）→灯光开关→插接器C269（11号插头/孔）→插接器C177（2号插头/孔）→车灯变光开关（近光）→插接器C177（1号插头/孔）→插接器C176（B插头/孔）→雾灯开关→插接器C176（C插头/孔）→插接器C100（C1插头/孔）→插接器C175→雾灯继电器线圈→插接器C175（2号插头/孔）→导线接头→插接器C102→接地点G103。

通过上面的电流通路可知，必须在前照灯近光灯工作的时候，雾灯才能工作。

属于控制电路中的雾灯开关指示灯电路：雾灯开关→雾灯开关指示灯→插接器C176（A插头/孔）→导线接头→接地点G102。

（2）工作电路：由电力配置图和雾灯与前照灯电路图可知，雾灯工作电路与雾灯控制电路通过不同的熔线从电源取用电能。

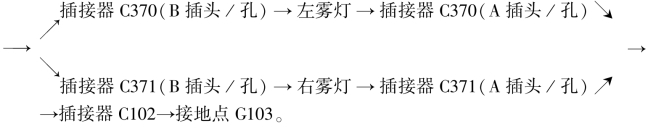

蓄电池正极→起动机继电器→熔丝（规格为18、颜色为绿）→插接器C102（6号插头/孔）→插接器C175→雾灯继电器触点→插接器C175（1号插头/孔）
