知识点学习4 低压断路器
低压断路器又称自动空气开关,是一种既有开关作用又能进行自动保护的低压电器,当电路中发生短路、过载、电压过低(欠电压)等故障时能自动切断电路,主要用于不频繁接通和分断电路及控制电动机的运行。
1.低压断路器的结构
低压断路器主要由以下部分组成:触点系统,用于接通或切断电路;灭弧装置,用于熄灭触头在切断电路时产生的电弧;传动机构,用于操作触头的闭合与分断;保护装置,当电路出现故障时,促使触头分断,切断电源,如图1-1-12所示。

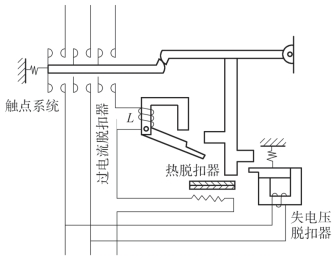

低压断路器结构图
图1-1-12 低压断路器结构图
2.低压断路器的工作原理
低压断路器的工作原理视频
正常工作时:断路器靠操作机构手动或电动合闸,触点闭合后,自由脱扣机构将触点锁在合闸位置上。
当电路发生短路、过载或欠电压故障时,通过各自的脱扣器使自由脱扣机构动作,自动跳闸以实现保护作用。
过电流脱扣器用于电路的短路和过电流保护,当电路的电流大于整定的电流值时,过电流脱扣器所产生的电磁力使挂钩脱扣,动触点在弹簧的拉力下迅速断开,实现断路器的跳闸功能。
3.低压断路器的外形图、图文符号及型号低压断路器外形及图文符号如图1-1-13所示。断路器型号含义如图1-1-14所示。

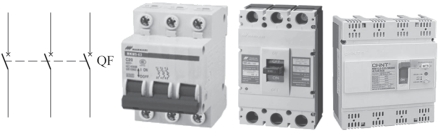

断路器图形符号及外形图
图1-1-13 低压断路器外形及图文符号

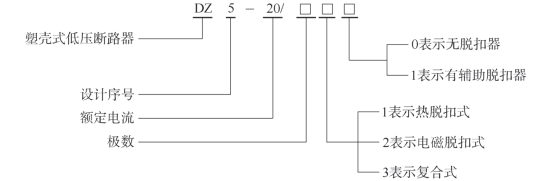

断路器的型号含义
4.低压断路器的技术参数
(1)额定电压。低压断路器的额定电压是指与能断能力及使用类别相关的电压值。对多相电路是指相间的电压值。
(2)额定电流。低压断路器额定电流是指额定持续电流,也就是脱扣器能长期通过的电流。
图1-1-14 断路器型号含义
(3)额定短路分断能力。其是指低压断路器在规定条件下所能分断的最大短路电流值。
5.低压断路器的选型
(1)断路器的额定电压和额定电流应不小于电路的正常工作电压和计算负载电流。
(2)热脱扣器的整定电流等于所控制负载的额定电流。
(3)电磁脱扣器的瞬时脱扣整定电流应大于负载电路正常工作时可能出现的峰值电流。对于单台电动机来说,电磁脱扣器的瞬时脱扣整定电流IZ可按下式计算:
式中,k为安全系数,一般取1.5~1.7;Ist为电动机的启动电流。
对于多台电动机来说,IZ可按下式计算:
式中,k也可取1.5~1.7;Iqmax为其中一台启动电流最大的电动机的电流。
(4)欠电压脱扣器的额定电压应等于电路的额定电压。
(5)断路器的极限通断能力应不小于电路最大短路电流。
6.低压断路器的检测
(1)外观检测。
观察低压断路器外观无损伤,检查接线螺钉是否齐全,操作机构应灵活无阻滞,动、静触点应分、合迅速,松紧一致。
(2)接触电阻检测。
操作低压断路器,将低压断路器的操作机构打到“on”方向,此时,低压断路器是闭合状态,各触点应全部接通。用万用表电阻挡测量每相触点之间的接触电阻,显示电阻值约为0。
将低压断路器的操作机构打到“off”方向,低压断路器是断开状态,此时,各触点应全部断开。用万用表电阻挡测量每相触点之间的接触电阻,显示电阻值为无穷大。
(3)绝缘电阻检测。
用万用表测量低压断路器每两相触点之间的绝缘电阻。
