知识点学习6 按钮
主令电器是用来发布命令，以接通和分断控制电路的电器。主令电器只能用于控制电路，不能用于通断主电路。
按钮是发出短时操作信号的主令电器。其一般由按钮帽、复位弹簧、桥式动触点和静触点及外壳等组成。如图1－1－16所示。

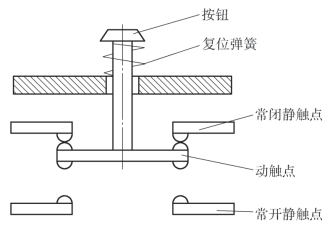

按钮结构示意图
图1－1－16 按钮结构示意图
1.按钮的外形、图文符号及型号(见图1－1－17)

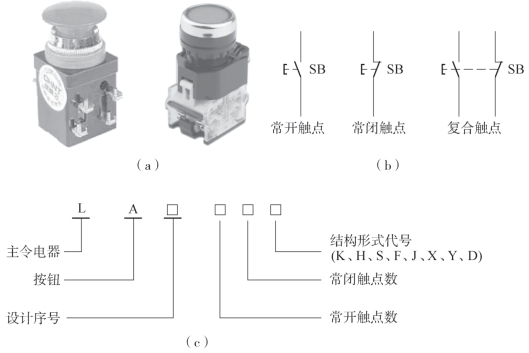

按钮外形、图文符号及型号
图1－1－17 按钮的外形、图文符号及型号
(a)按钮外形；(b)按钮图文符号；(c)按钮型号
2.按钮的参数
按下按钮时，常闭触点先断开，常开触点后闭合，当松开按钮时，在复位弹簧的作用下，其常开触点先断开，常闭触点后闭合。常用按钮的规格一般为交流额定电压380V，额定电流5A。
3.按钮的选用
为了便于操作，根据按钮的作用不同，按钮帽常做成不同的颜色和形状。
一般红色表示停止按钮，绿色表示启动按钮，黄色表示应急或干预，红色蘑菇形表示急停按钮。
根据控制电路的需要选择按钮的触点数。
4.按钮的测试
(1)当按钮不动作时，用万用表电阻挡测量常闭触点输入端和输出端是否接通，显示电阻值约为0。测量常开触点输入端和输出端是否不通，显示电阻值为无穷大。
(2)当按钮动作时(按住按钮帽)，用万用表电阻挡测量常闭触点输入端和输出端是否接通，显示电阻值为无穷大。常开触点输入端和输出端是否不通，显示电阻值约为0。
任务实施 点动控制电路的设计
本任务是完成对工作台点动控制，按下按钮时，电动机通电运转，带动工作台移动；松开按钮时，电动机失电停止运行，工作台也随之停止移动。
1.识读电路图

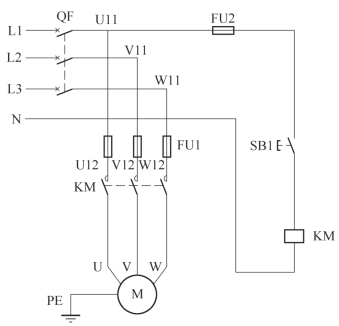

根据任务要求设计的电路原理图如图1－1－18所示。
电动机点动控制原理图
图1－1－18 电动机点动控制原理图
主回路由空气断路器、熔断器、接触器主触点以及电动机组成。
控制回路由熔断器、按钮以及接触器线圈组成。
控制原理:合上空气开关QF。
按钮按钮SB1
KM线圈通电
KM主触点闭合
电动机M得电启动进入运行状态。
松开按钮SB1
KM线圈断电
KM主触点断合
电动机M失电停止。
2.材料准备
请同学们根据电气原理图，选择适合型号的低压电器填入表1－2。

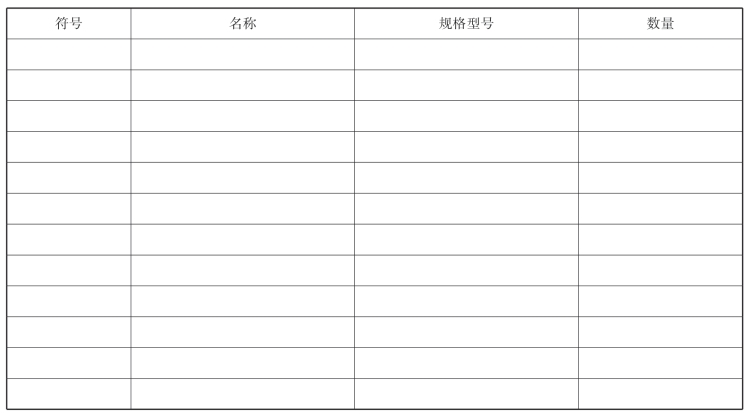

表1－2 电器元件明细表
在安装前，应检查元器件:所用元器件的外观应完整无损，附件、备件齐全，并用万用表检测元器件及电动机的参数是否符合要求。
3.电路安装
(1)绘制电器元件布置图:请根据电气原理图，绘制电器布置图。

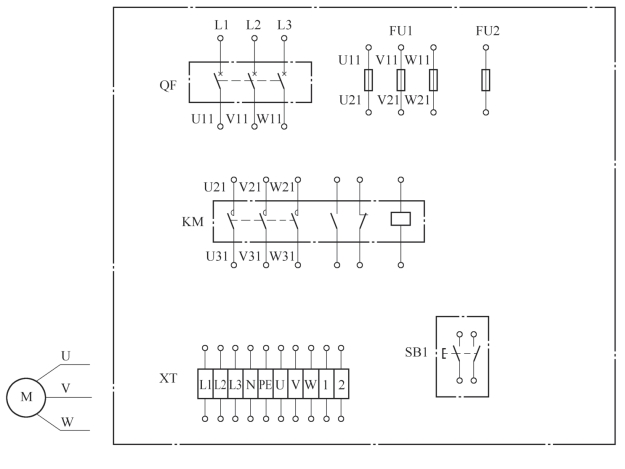

(2)绘制电器元件安装接线图:根据电气原理图，将下图中的电气接线图补充完整。
(3)电路安装接线:在控制板上按布置图安装电器元件，并贴上醒目的文字标识，按接线图在控制板上进行线槽布线。
(4)通电前的检测:
主电路检测:

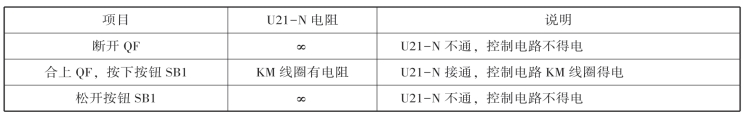

控制电路检测:
检测无误后，安装电动机:连接电动机和按钮金属外壳的保护接地线。连接三相电源灯控制板外部的导线，并再次对主电路进行相间检测和每一相的检测。
(5)通电试车。
检查合格后，清点工具材料，将热继电器按照电动机的额定电流整定，为保证安全，在一人操作一人监护下通电试车。
空操作试验:先切除主电路(可断开主电路熔断器)，装好控制电路熔断器，接通三相电源，使线路不带负荷(电动机)通电操作，以检查辅助电路工作是否正常；操作各按钮检查它们对接触器、继电器的控制作用；检查接触器的自锁、联锁等控制作用。同时观察各电器操作动作的灵活性，有无过大的噪声，线圈有无过热等现象。
带负荷试车:控制线路经空操作试验动作无误后，即可切断电源，接通主电路，带负荷试车。如果发现电动机启动困难、发出噪声及线圈过热等异常现象，应按下急停按钮，切断电源后检查故障。

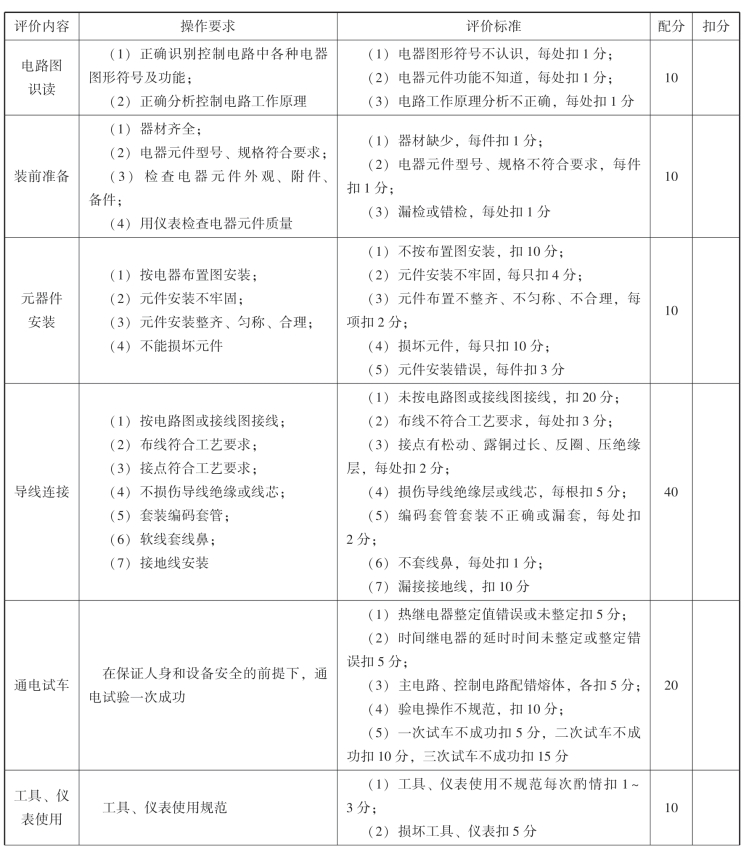

任务评价

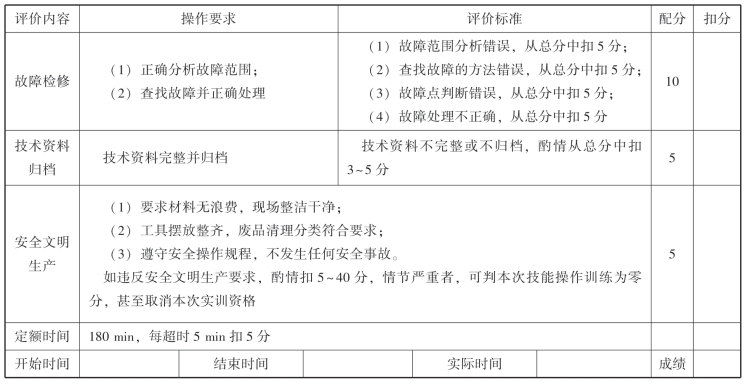

续表
任务拓展
请同学们参考本案例，思考如何设计电动机的连续运行控制电路，具体要求为:按下启动按钮，电动机连续。
