知识点学习1 热继电器
热继电器是用来对连续运行的电动机进行过载及断相保护，防止电动机过热而烧毁的保护电器。三相交流电动机长期欠电压带负荷运行、长期过载运行及缺相运行等都会导致电动机绕组过热而烧毁。但是电动机又有一定的过载能力，为了在避免电动机长时间过载运行前提下，发挥电动机的过载能力，用热继电器对电动机进行过载保护。
热继电器有多种形式，如金属片式、热敏电阻式、易熔合金式等。按极数不同，热继电器分为单极、两极和三极。按复位方式不同，热继电器分为自动复位式和手动复位式。
1.热继电器的结构

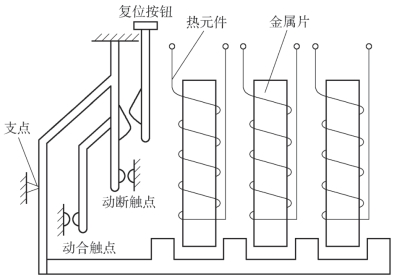

双金属片式热继电器主要由热元件、触头系统等元件组成，如图1－2－2所示。
图1－2－2 热继电器结构图
热继电器工作原理
热继电器结构图
2.热继电器的工作原理
热继电器是利用测量元件被加热到一定程度，双金属片将向被动侧方向弯曲，通过传动机构带动触点动作。
3.热继电器的外形、图文符号及型号含义

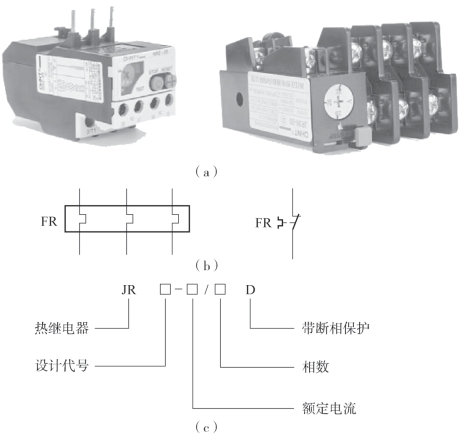

热继电器的外形、图文符号及型号含义如图1－2－3所示。
4.热继电器的技术参数
热继电器的主要技术参数有额定电压、额定电流、相数、整定电流等。热继电器的整定电流是热继电器的热元件允许长期通过又不会引起热继电器动作的最大电流值，超过此值热继电器就会动作。
5.热继电器的选型
(1)一般情况可选用两相结构的热继电器。三绕组做三角形联结的电动机，应采用有断相保护装置的三相热继电器做过载保护。
(2)热元件的额定电流等级一般大于电动机的额定电流。热元件选定后，再根据电动机的额定电流调整热继电器的整定电流，使整定电流与电动机的额定电流基本相等。
(3)双金属片式热继电器一般用于轻载、不频繁启动电动机的过载保护。对于频繁启动的电动机，则用过电流继电器做过载保护。
(4)对于工作时间较短、间歇时间较长的电动机以及虽然长期工作但过载的可能性很小的电动机，可以不设过载保护。
6.热继电器的检测
(1)用万用表电阻挡测量热元件电阻值，显示电阻值约为0。
(2)当热继电器不动作时，用万用表电阻挡测量常闭触点输入端和输出端是否接通，显示电阻值约为0。测量常开触点输入端和输出端是否不通，显示电阻值为无穷大。
(3)当热继电器动作时(按住过载测试钮)，用万用表电阻挡测量输入端和输出端之间的接触电阻，显示电阻为无穷大。
工作台连续运行控制原理
图1－2－3 热继电器的外形、图文符号及型号含义
(a)热继电器外形；(b)图文符号；(c)型号含义
