变极调速是改变定子绕组的组成和联结方法来改变磁极对数，以获得两个同步转速。双速电动机每相绕组都有两组线圈，图中分别用“1”“2”来表示。我们把每组线圈串联的接头定义为整个绕组的尾端即U2、V2、W2；三相绕组的收尾连线接头定义为整个绕组的首端即U1、V1、W1。把绕组的首端U1、V1、W1接电源，尾端U2、V2、W2悬空。这种接法叫三角形接法，如图6－1－3所示。每相绕组中的两组线圈顺向串联，由右手螺旋定则可知，这时旋转磁场具有四个磁极(即两对极)，即P＝2，转速为n1，电动机处于低速运转。改变磁极对数的方法如图6－1－4所示。

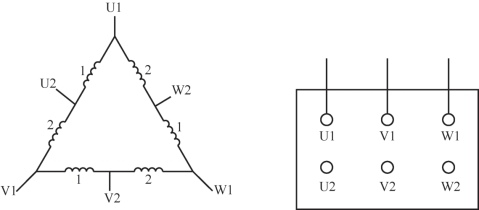

图6－1－3　三角形接法

我们改变一下接法，把绕组首端U1、V1、W1连在一起，而把尾端U2、V2、W2接电源，即每相绕组的两个线圈并联，就变成了双星形接法了，如图6－1－5所示，由右手螺旋定则可知，这时的旋转磁场的磁极数变为两个(即一对磁极p＝1)，转速为2n1，电动机处于高速运转。改变磁极对数方法如图6－1－6所示。

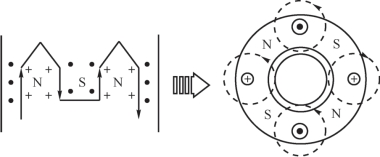

图6－1－4　改变磁极对数的方法

图6－1－5　双星形接法

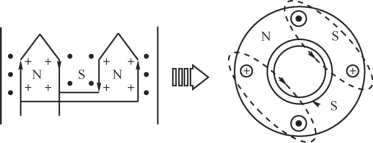

图6－1－6　改变磁极对数方法
