动车组制动系统检修

第九章　动车组制动系统检修

动车组制动系统是动车组的重要组成部分之一。

本章主要内容：空气压缩机的检修工艺过程和试验方法。制动机阀件及基础制动装置的检修工艺过程和工艺方法。

CRH2 制动系统采用复合制动模式，即再生制动＋电气指令式空气制动。电气指令式空气制动采用微机控制的直通式电空制动。CRH2 制动系统由制动控制系统、基础制动系统及空气供给系统三大部分组成。如图9.1 所示，图中表示了各部件的逻辑关系。

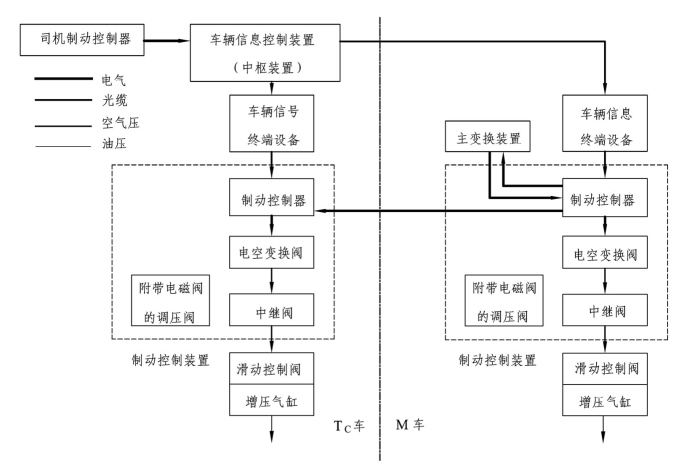

图9.1　制动原理图

修程介绍：CRH2 型动车组制动装置各部件也同动车组检修工作是同步进行的，采用一至五级五个修程级别。制动装置各部件在一、二级检修时，由于运行时间间隔较短，多采用检查和测试的方法。表9.1 为动车组制动系统一、二级检修范围。

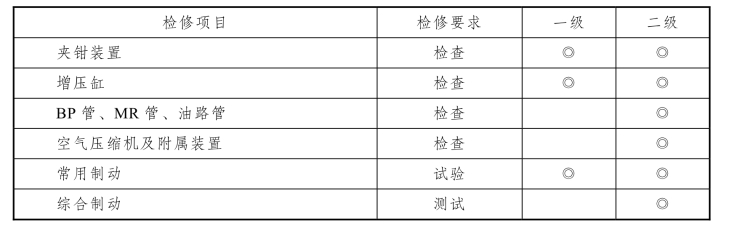

表9.1　动车组制动系统部件一、二级检修范围

制动装置各部件在三、四、五级检修时由于运行时间间隔较长，采用全面解体方式对制动装置各部件进行深程度、大范围的检修，以保证这些部件能够在较长时间内正常工作不发生事故。以 CRH2 型动车组司机制动控制器在三、四、五级检修时的工艺流程为例，予以介绍，如图9.2 所示。

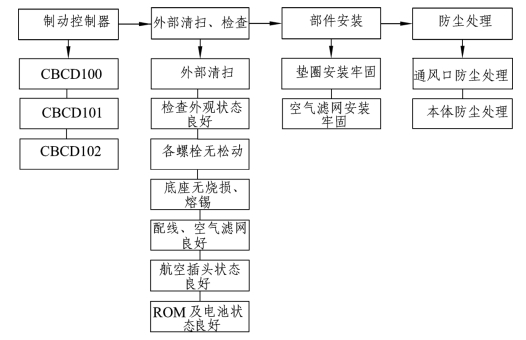

图9.2　CRH2 型动车组司机制动控制器三、四、五级检修流程图
