空气压缩机的检修

空气压缩机是用来产生压缩空气的机械设备。在动车组上，压缩空气除了供给制动机使用以外，还要供给自动控制、风动装置以及动车组车厢门开闭等使用。CRH2 型动车组使用的是 Tc2000B 型电动空气压缩机，该空气压缩机电动机的电源由传感器控制。电动空气压缩机及除湿装置分别吊装在专用吊架上。安装在3、5、7号车上。下面是该型电动空气压缩机的基本参数：

方式：往复式　　排气压力：880 kPa　　气缸形式：直列四缸

排气量：1 754 m3/min　　容积效率：70%以上　　电源：三相 AC 400 V

该电动空气压缩机的结构是用法兰盘拼合压缩机与电动机作为整体结构，且用内装的联轴节来传递动力。压缩机和电动机以凹窝方式装配，无须定心工作。联轴节的轴线方向装配面插进调隙用的填隙片。

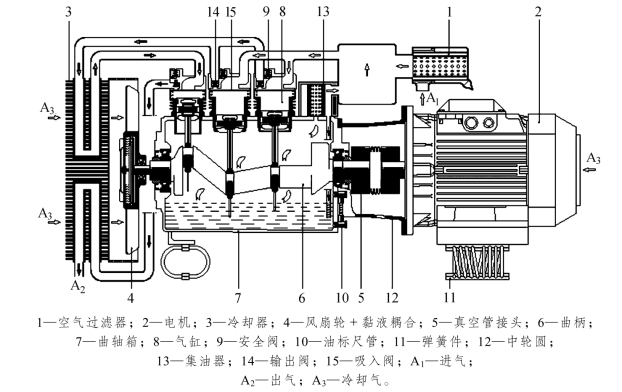

如图9.3 所示为 CRH1 型动车组的电动空气压缩机示意图，它与 CRH2 型动车组的电动空气压缩机主要区别是前者空压机是三个气缸，后者是四个气缸。

图9.3　CRH1 型动车组电动空气压缩机机构示意图
