7.1.2　约束液面式打印机

7.1.2　约束液面式打印机

（1）简介

在SLA技术中，光源都是位于树脂槽上方（Top），每固化一层，打印平台会向下移动（down），所以称为Top down结构，也称为自由液面式结构。在这种结构中，固化发生在光敏树脂和空气的界面上，所以如果使用丙烯酸类树脂，就可能有强烈的氧阻聚效应，导致打印失败。同时，由于固化发生在光敏树脂的液面，所以打印高度与树脂槽深度有关，打印件越高，就需要树脂深度越高。每次打印时，所需要的树脂远多于最终固化的树脂。这样可能造成浪费，也给更换不同种类的树脂带来了不便。自由液面式结构的SLA打印机一般都需要加装液面控制系统，成本较高。

约束液面式（Bottom up）结构是基于自由液面式（Top down）结构的改进。Formlabs工业级工精度桌面式SLA光敏树脂3D打印机如图7.8所示。在这种结构中，光源从树脂槽下方往上照射，固化由底部开始。每层加工完之后，工作台向上移动一层高度，重力可以使光敏树脂流动，这样就不需要再使用刮刀涂覆了。所以每次打印时，所需要的树脂只需要略多于最终固化的树脂，降低了成本，制作时间有较大缩短，如图7.9所示。

（2）应用领域

自由液面式结构SLA打印机因其体积较小，可放置在办公室，所以在牙科、珠宝、手办、研发领域、概念设计、教育行业都有应用，如图7.10所示。

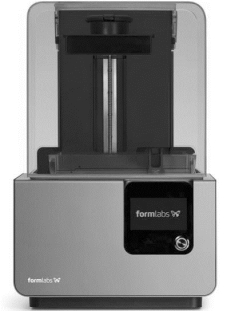

图7.8　Formlabs设备

图7.9　Formlabs工作原理

图7.10　自由液面式结构SLA打印机应用

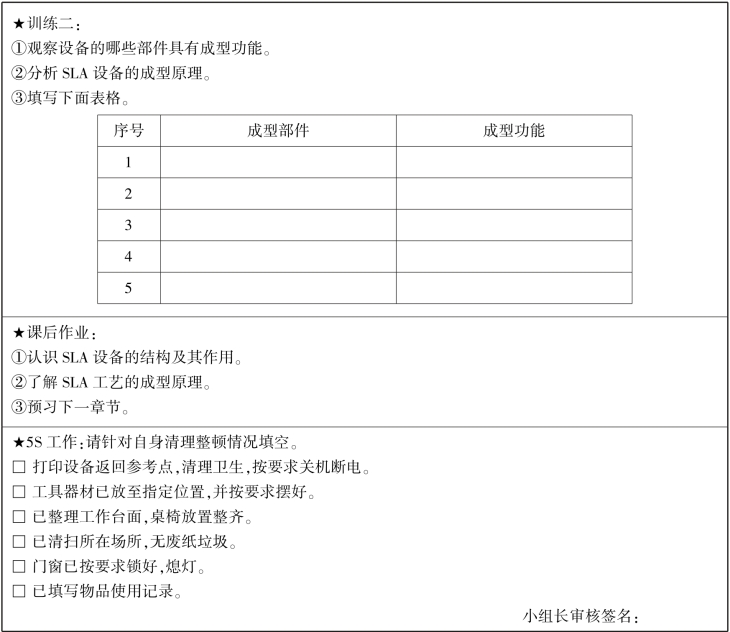

项目单卡
