7.4.7　模型装配

7.4.7　模型装配

（1）模型装配位的作用

在3D打印中，一般不会整体打印零件，而是将模型按照结构进行拆分。先打印出拆分的零件，等所有零件都处理完毕后，再组装成整体。要将模型拆分，就要设计出装配位，如图7.63所示。装配位的作用就是零件在装配时有基本的标准位置，通过装配位可以精准无误地将零件完全配合在一起，完成零件的组装。

图7.63　零件的装配位

（2）模型装配的技巧

①模型的装配首先要达到间隙配合的要求。

②在装配前先处理装配位。

③先从简单的位置开始装配。

④先装配好一个区域作为基准位，再沿着配合缝隙装好。

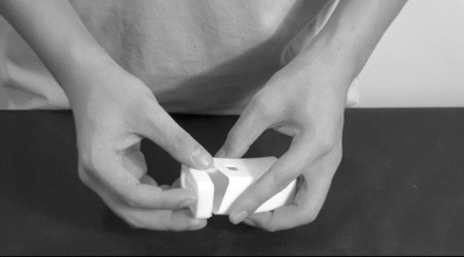

⑤装配好后要保证贴合，同时不能让配合件掉落。零件装配如图7.64所示。

图7.64　零件装配

（3）模型装配的合理性

一个正确完整的装配体要求装配间隙合理，在装配时能做到紧贴密封不透光，同时不会有装配干涉。配合位能活动自如，不会有过盈配合现象。最主要设计装配位的结构要合理，针对不同的模型类型设计不同的装配结构，设计的地方也要合理，不能在不满足设计装配位的地方设计装配结构。
