2.6.2　不同马赫数对铰链力矩的影响

从图2.15可以看出当来流为超声速气流时，副翼偏转所产生的铰链力矩要明显大于亚声速来流情况，并且当副翼处在亚声速气流当中时，雷诺数较低，流速较为缓慢，并且低雷诺数的流动情况由于受各项黏性指数的影响较大而变得较为复杂。因此，从图2.15中可以看出，副翼铰链力矩系数随迎角变化的趋势较为平缓，并且的非线性较为严重。而相对于亚声速而言，在超声速工况下，副翼铰链力矩系数的大小则随着迎角变化趋势变得较为敏感，并且的线性规律明显要优于亚声速来流的情况，其曲线的斜率也较大。

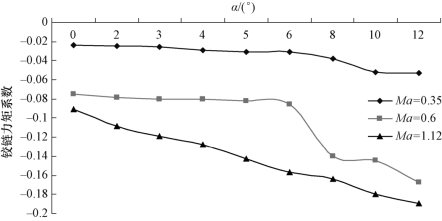

图2.15　不同马赫数工况下铰链力矩的对比曲线
