三、实际应用
在城市地下管线赋存处，由于场地物性、周围环境及地电条件不同，在实施地下管线探查中，有的物探方法受到一定的限制，而电磁法专用管线仪的应用有其独特的优越性。实践应用证明，在城市地下管线探查中，根据不同条件，合理选用直接法、夹钳法、感应法探查给水金属管线，都是行之有效的方法。定位采用极值法，定深采用直读法或70%法均可；根据方法试验，得出不同地电条件下的修正系数，对探查深度进行修正，可以得到比较准确的管线埋深。对电力电缆可采用50～60Hz工频法（被动源法）、夹钳法和感应法进行探查；而对于电信电缆可采用夹钳法、感应法及直接法进行探查[32]。
金属管线探测中，在单一管线、地电条件简单的情况下比较容易探查，在多条管线或地电条件较复杂的情况下，可根据不同的条件进行方法试验。通过开挖验证评定探测方法的有效性，做到最合理、最正确的定位及定深。在地电条件简单、外界干扰较小的环境下，探查口径较大、管道壁有钢筋网的非金属管线（如排水管、上水管）时，采用高频感应电磁法探查也能取得较好的效果。
在某一测区内，对于金属地下管线，利用管线的露头进行直接法或夹钳法探查具有较高的分辨率，是探查地下管线的首选方法。在无管线露头的情况下，对地下管线进行被动源法或感应法搜索。先了解地下管线的分布情况，然后对各管线进行追踪定位。不同类型管线的物性、分布、结构等不同，故探查方法也不相同。正确选择和合理使用探测方法和技术，可以取得较好的探测效果。
1.给水管线的探查
给水管线多为铸铁管，少量为混凝土管和塑料管。对金属焊接管，其电连接性较好，管线上方具有较好的异常。铸铁管出很多短管对接而成，在连接点处，电连接性较差，对电磁信号阻抗较大；在干燥地区，金属管线与大地间组成的回路中，也具有较高的阻抗，管线异常弱。但上水管害井、露头较多，在探测中采用直接法、感应法、夹钳法或各方法综合应用，都能取得较好的探测效果。
2.电力电缆的探查
电力电缆有50～60Hz的交流电，用工频法探查较直接，夹钳法、感应法也是探查电缆的重要技术手段。使用夹钳法探查高压电缆时，若电缆中载有较强的电流，夹钳内会产生较强的感应电流，操作时不要碰触夹钳的接头处。
（1）单条电缆探查。某建筑工地埋一高压电缆，为指导施工需探明电缆的准确位置及埋深，利用管线仪接收机采用工频法进行搜索，得一峰值信号，沿信号追踪，初步断定为地下管线，用极值法对异常进行进一步的准确定位。之后采用70%法定深为0.80m左右，经开挖，证实为探查的地下电缆，平面位置及埋深都非常准确。
（2）多根电缆（电缆束）探查。某地区有4条高压直埋输电电缆，长度为2km。4条电缆埋在人行道一侧宽度为0.5m的沟内，有3条110kV的输电电缆，1条15kV的导引电缆。使用管线仪接收机用被动源法（工频法）进行搜索，得一信号异常曲线（图4-49），然后追踪，确定为地下电缆，又用感应法（8kHz）进行探查，得异常曲线（图4-50），两种峰值曲线迥然不同。经分析知，由于电缆的异常叠加，形成双峰曲线，可理解为电缆的传输方向相反。曲线特征为一边衰减较慢，另一边衰减较快。在感应法中各条电缆异常的叠加，其异常峰值在4条电缆的中心位置。
经分析，由于异常叠加，所探得的深度都与管线的实际深度存在较大的误差。在这一测区内，电缆敷设较长，为了验证分析及取得在此情况下探查深度的修正系数。在多点处进行开挖，其结果与先前分析一致，同时取得了修正系数，对探查深度进行修正后，取得了较好的探查效果。

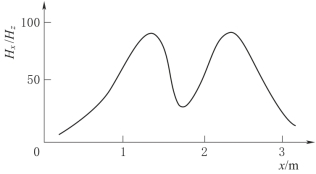

图4-49 工频法异常曲线

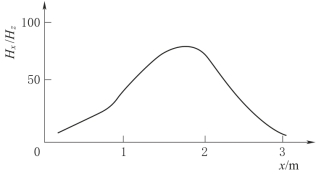

图4-50 感应法（8kHz）异常曲线
（3）电信电缆的探查。电信电缆以单根或电缆束状形式存在，外层包有胶皮，一般不用直接法，多采用夹钳法、感应法或被动源法进行探查。
（4）燃气管道探查。燃气管道带有危险气体，禁止使用直接法探查。燃气管道为钢管，多为焊接或使用螺丝对接，电连接性较好，采用感应法、夹钳法或被动源法进行探查。而有些入户支管的对接处包有绝缘胶带，电连接性较差，一般采用多种方法综合探查。
例如，在某大道有一直径为529mm的煤气管道（图4-51），首先采用管线仪对地下管线搜索追踪，在A点处信号迅速衰减，确定管道在此折转；通过圆形搜索法，重新抓住信号的走向，即管道走向，继续追踪，在B点处，向前少许，信号又迅速衰减；再用圆形搜索法，抓住信号继续追踪，初步判定管线的走向；然后对管线进行精确定位（极值法）、定深（70%法）。最后监理部门用地质雷达检查，探测结果符合要求。
图4-51 煤气管道分布推测
（5）工业管道的探查。工业管道按载体可分为多类，对载有易燃易爆物质（如氧气、油、乙炔等）的管道，严禁使用直接法探查，应采用感应法、夹钳法或被动源法探查，对热力管道可配合采用红外辐射法。
（6）排水管道的探查。排水管道多为混凝土管，窨井较多，一般以调查为主，可以在条件允许的情况下用示踪法进行探查。
在某城市开发区地下管线普查工程中，以频率域电磁法为主进行地下管线探查，图4-52是最后形成的综合地下管线探测成果，频率域电磁法作为管线探查的主要手段发挥了重要作用，其中的电力、通信、给水、煤气管线均采用频率域电磁法探查定深和定位。经重复探查和钎探验证，精度符合CJJ/T61—2003《城市地下管线探测技术规程》的规定。

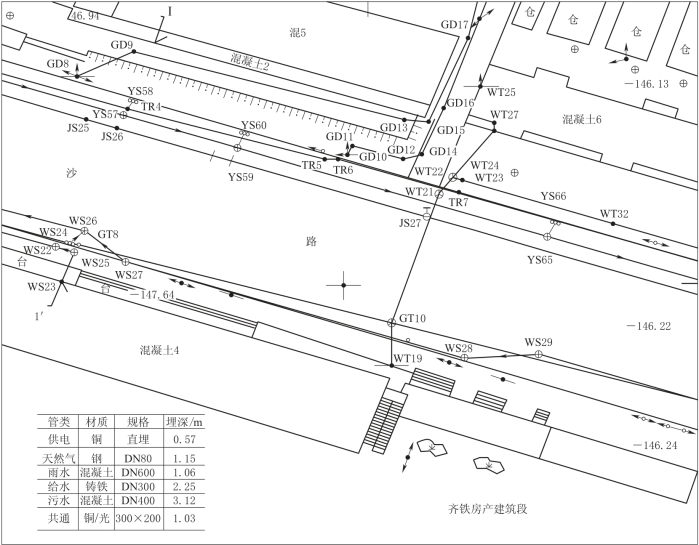

图4-52 地下管线探测成果
