3.1.3　试验设计合理性分析

首先分析有裂隙连接的4次试验，整个试验装置的水头损失hw总为

绘制不同裂隙开度条件下（b1＜b2＜b3＜b4），试验装置总水头损失裂隙出口流速曲线，如图3-2所示，从图中可以看出，在出口流速一定的条件下，隙宽越大，试验装置的总水头损失越大，与实际情况相符，表明试验设计合理。

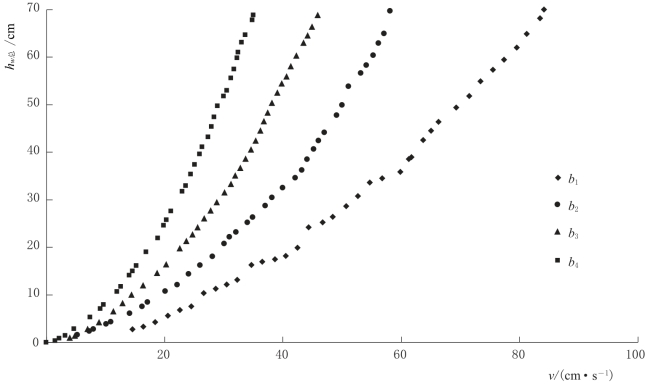

图3-2　不同裂隙开度条件下，试验装置总水头损失随出口流速的变化曲线图

在没有裂隙连接的4次试验中，试验条件的差别仅在于连接管管口大小不同，水头差随出口流量变化曲线应基本一致。无裂隙条件下水头差随出口流量（由水头差计算得到水的体积，除以时间即得流量）关系曲线，如图3-3所示，从图中可以看出，4次试验数据较为一致，与实际试验条件相符，表明试验设计合理。

图3-3　无裂隙条件下水头差随出口流量的变化曲线图
