3.4.2　裂隙局部水头损失Hj计算结果

3.4.2　裂隙局部水头损失H j计算结果

不同裂隙开度，不同折角条件下，裂隙局部水头损失Hj随流速变化如图3-31所示。局部水头损失主要由复杂单裂隙的折角β所导致。与总水头损失Hw变化相类似的是，水流流速较小时，不同折角条件下，局部水头损失与裂隙开度之间没有明显的关系，然而随着流速的增大，局部水头损失随裂隙开度的增大而增大。

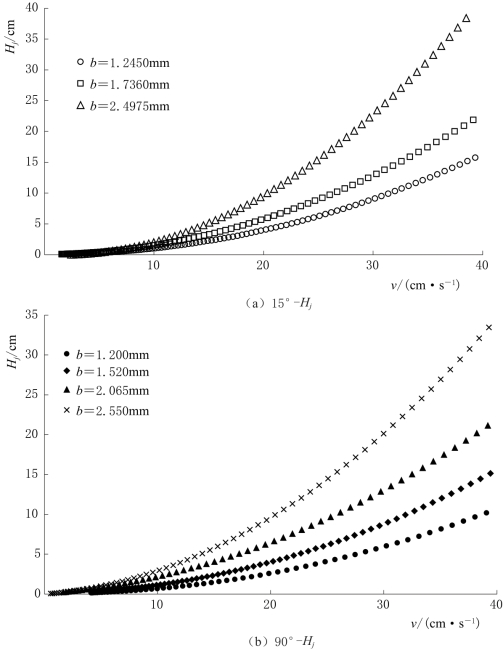

图3-31（一）　不同裂隙开度，不同折角条件下，裂隙局部水头损失Hj随流速变化曲线图

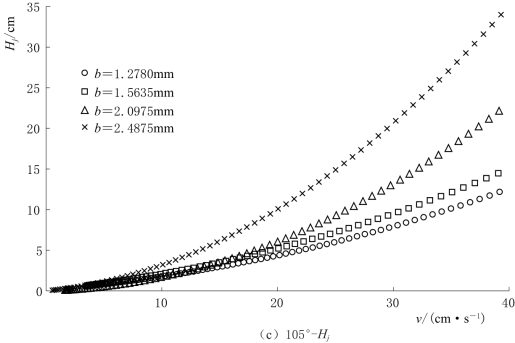

图3-31（二）　不同裂隙开度，不同折角条件下，裂隙局部水头损失Hj随流速变化曲线图

对复杂单裂隙总水头损失Hj与流速v之间的关系曲线进行拟合。研究结果表明，Hj与v之间存在二次函数关系，计算式为

不同折角，不同裂隙开度条件下，系数Aj与Bj取值变化如图3-32所示。从图中可以看出，裂隙开度越大，二次系数Aj越大，而系数Aj与折角之间没有明确的关系。不同折角，不同裂隙开度条件下，系数Aj位于上包线y=0.0144x-0.0079以及下包线y=0.0144x-0.0181之间。一次系数Bj取值比较均匀，绝大多数为-0.1～0.25。

图3-32（一）　不同折角，不同裂隙开度条件下，二次系数Aj与一次系数Bj取值变化曲线图

图3-32（二）　不同折角，不同裂隙开度条件下，二次系数Aj与一次系数Bj取值变化曲线图
