4.1.4　模型倾角设置

4.1.4　模型倾角设置

可通过抬高裂隙网络-管道物理模型的一侧（落水洞一侧或者泉口一侧）设置不同的模型倾角。本书研究中，在落水洞一侧垫入不同高度的玻璃砖块来改变含水层倾角。根据贵州省普定后寨岩溶含水系统的野外水文地质调查结果，试验过程中设置0°、5°、8°3个不同的含水层倾角，模型后视示意图分别如图4-1～图4-3所示。对应3个不同的含水层倾角，水头监测点坐标，见表4-1～表4-3。

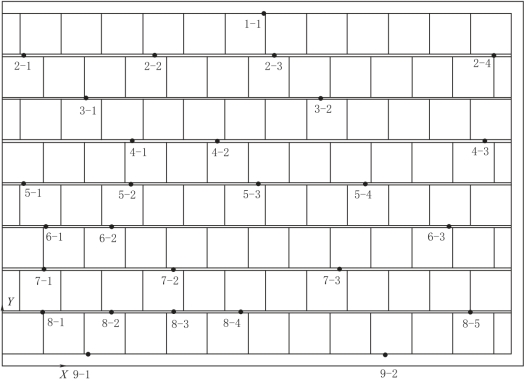

图4-1　裂隙网络-管道双重介质装置后视图（含水层倾角为0°）

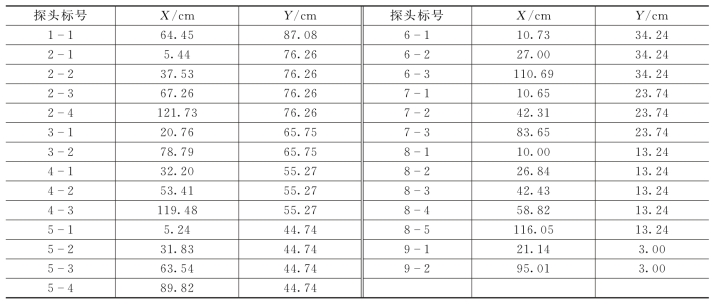

表4-1　水头监测点坐标（含水层倾角为0°）

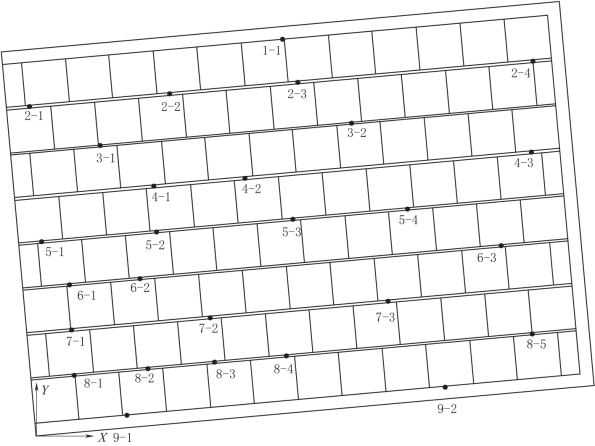

图4-2　裂隙网络-管道双重介质装置后视图（含水层倾角为5°）

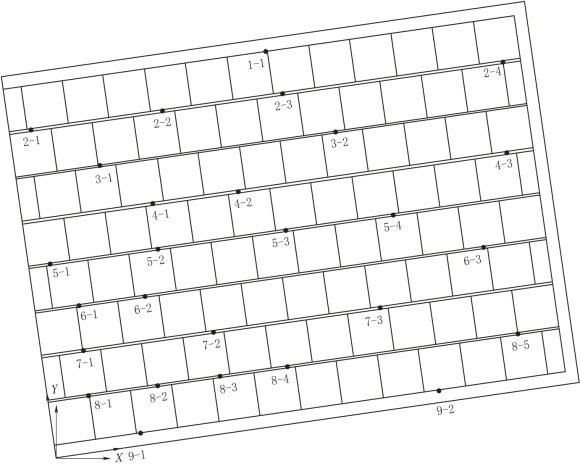

图4-3　裂隙网络-管道双重介质装置后视图（含水层倾角为8°）

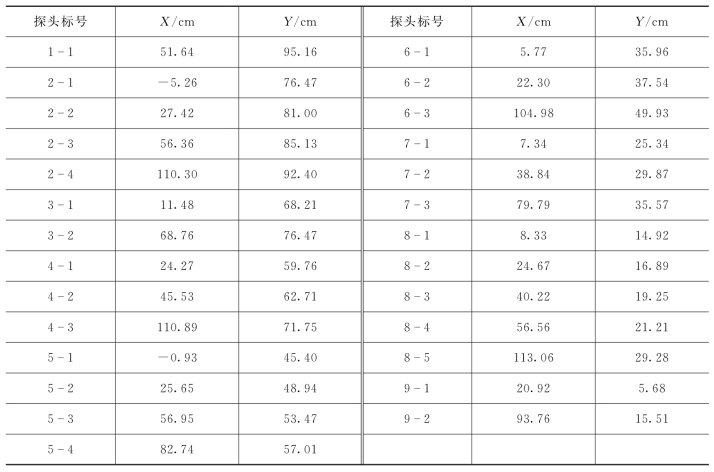

表4-2　水头监测点坐标（含水层倾角为5°）

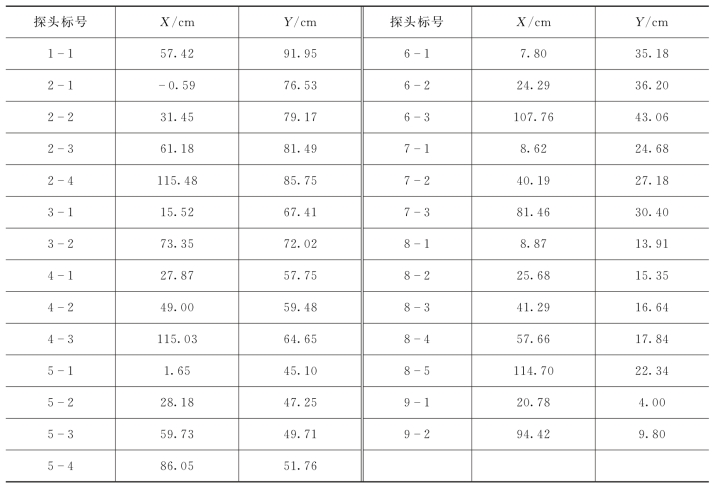

表4-3　水头监测点坐标（含水层倾角为8°）
