4.2.1　稳定流条件

本书对装置无落水洞，倾角为0°条件进行稳定流试验。试验结果表明，在稳定流条件下，裂隙网络-管道双重介质水头分布基本呈平行线分布，相同位置高度处监测到的水头值几乎相等，一般而言，靠近泉口的位置的水头值略小。不同位置高度处监测到的水头值由裂隙网络-管道双重介质试验装置的顶部至底部，依次减小，补给强度Qre=39.50m L/s时，由Surfer软件生成的水头分布值如图4-4所示。

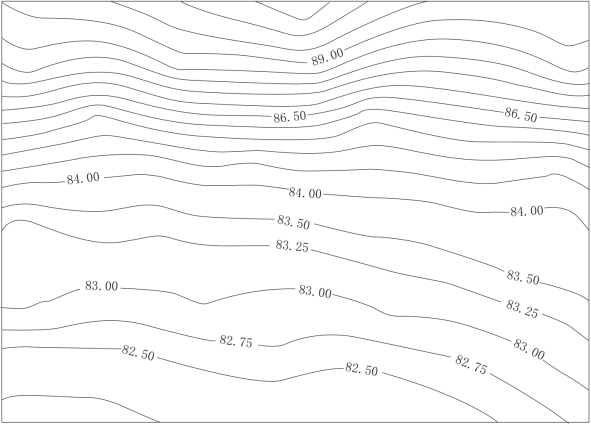

图4-4　裂隙网络-管道双重介质水头分布值

（无落水洞，补给强度Qre=39.50m L/s）

装置无落水洞，无倾角，不同补给强度条件下，整个装置的水头损失变化如图4-5所示。从图中可以看出，补给强度越大，水头损失越大，这是由于补给强度越大，水流流速越大，从而导致水头损失越大。当补给强度Qre＞39.50m L/s时，水头损失迅速增大，然后逐渐趋于稳定，可能的原因是，补给强度的增大，水流流速增大，导致试验过程中含水介质处于未饱和状态，而使水头损失增大。补给强度Qre＜39.50m L/s时，水头损失小于10cm。

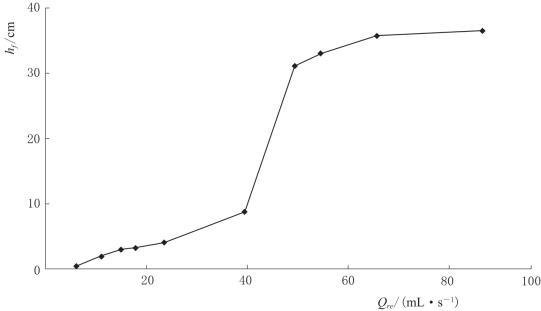

图4-5　不同补给强度条件下，整个装置的水头损失变化曲线图

无落水洞条件下，裂隙网络-管道双重介质中水流流向示意图如图4-6所示。对垂向裂隙由上往下，从左到右分别编号，则F（i，j）表示位于第i行，第j列的裂隙。

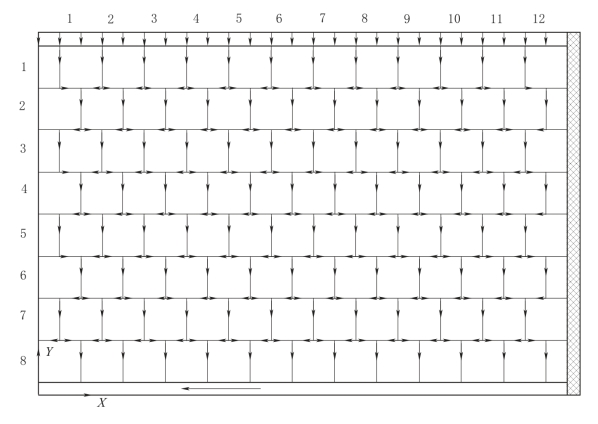

图4-6　裂隙网络-管道双重介质中水流流向示意图

（无落水洞，含水层倾角为0°）

设降雨对裂隙均匀补给，则对于第1行的12条裂隙，流量相等，设为Q，即Q（1，j）=Q，则坐标为（i，j）的裂隙中的流量Q（i，j），见表4-4。

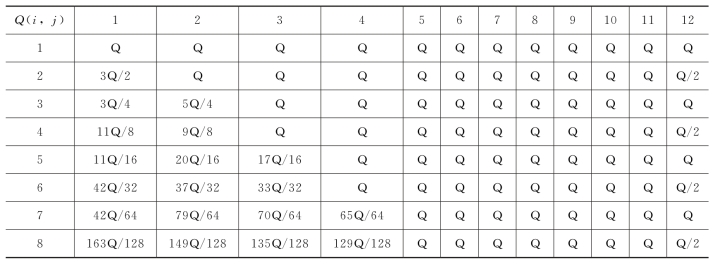

表4-4　坐标为（i，j）的裂隙中的流量Q（i，j）

坐标为（i，j）的裂隙中的流量Q（i，j）表示为
