4.5.3　管道水头对水文情景三的响应变化

分别对模型倾角α=0°，5°，8°时，进行水文情景三的模拟试验，管道水头变化如图4-47所示。

模型倾角α=0°，补给大于排泄时，管道水头随时间呈对数变化，补给小于排泄时，管道水头随时间呈阶梯状下降，产生阶梯状的原因是层面裂隙的开度比垂向裂隙的开度大，因此水流在层面裂隙中的流速较慢，导致水头间断性下降暂时变缓，水位下降因此呈现阶梯状。

模型倾角α=5°或α=8°，补给大于排泄时，管道水头随时间呈二次函数变化，补给小于排泄时，管道水头随时间呈直线下降，模型有倾角时，水流在层面裂隙中的流速变快，与垂向裂隙流速之差变小甚至消失，从而使得管道水头下降呈直线而非阶梯形变化。

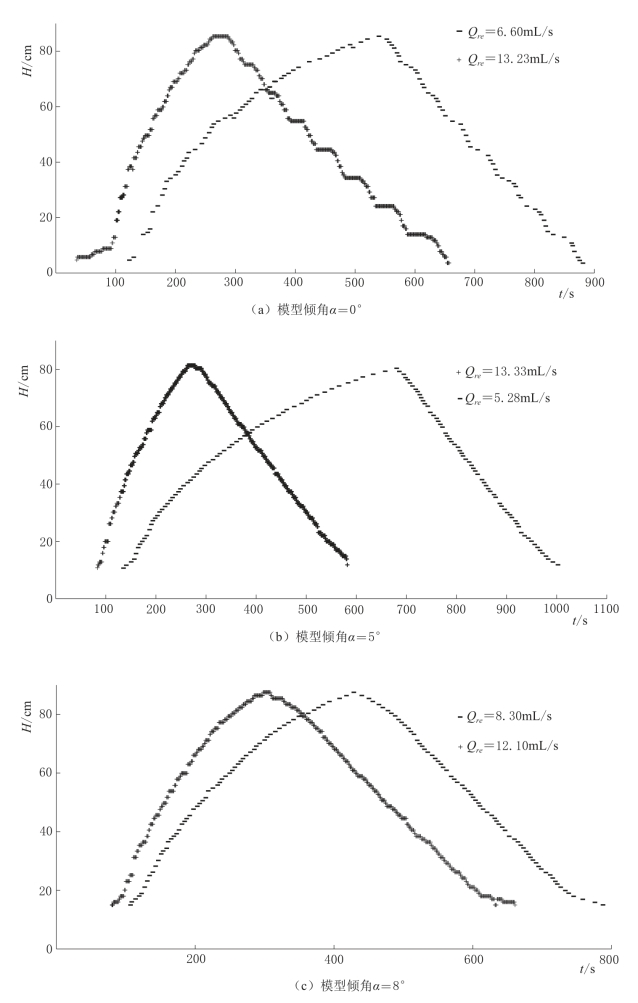

图4-47　不同模型倾角条件下，管道水头变化试验结果图

在实验室尺度下，无论含水层有无倾角，含水层初始饱和厚度对管道水头变化的影响均较小，在忽略的条件下，管道水头可由一族具有相同斜率的直线描述。
