6.3　模型建立

1.22618工作面开采几何模型

由于22618工作面走向长度为2092m，倾斜宽度分别为180m和130m。地面高程为1135.00～1250.00m，工作面高程为721.00～800.00m，平均采深430m左右。如果模型包括22618工作面的全部长度，将会大大增加模型的计算量，并影响模拟结果的显示效果。为既不影响模型的计算效率和模拟结果显示效果，又能全面、客观地反映岩层与地表的移动变形实际，模拟22618工作面开采的模型走向长度取为600m。综合考虑煤层及其围岩分布特点以及开采沉陷岩层移动角等因素，最终确定该模型的尺寸为1600.0m×483.2m，模型共划分为3398个单元，1828个节点。为更好地模拟工作面附近由于开采引起的岩层应力场、位移场和破坏场的发育规律，对工作面附近的网格进行了加密处理，模型底部限制水平移动和垂直移动，侧边限制水平移动，上边界是地表，为自由边界。22618工作面开采模型与计算网格如图6.1所示。

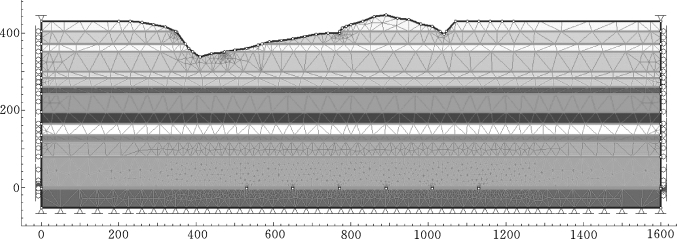

图6.1　22618工作面开采模型与计算网格

2.沿皮带走向剖面几何模型

为揭示皮带运输走廊受22618工作面和22620工作面的采动损害机理，本研究拟建立沿皮带走向剖面的计算模型，模拟受22618工作面和22620工作面的开采影响，皮带基础及其下部覆岩的应力场、位移场和破坏场发育规律。同样，综合考虑煤层及其围岩分布特点以及开采沉陷岩层移动角等因素，最终确定该计算模型的尺寸为1500.0m×483.2m，模型共划分5268个单元，2716个节点。为更好地模拟工作面附近由于开采引起的岩层应力场、位移场和破坏场发育规律，对工作面附近的网格进行了加密处理，模型底部限制水平移动和垂直移动，侧边限制水平移动，上边界是地表，为自由边界。沿皮带走向剖面模型与计算网格如图6.2所示。

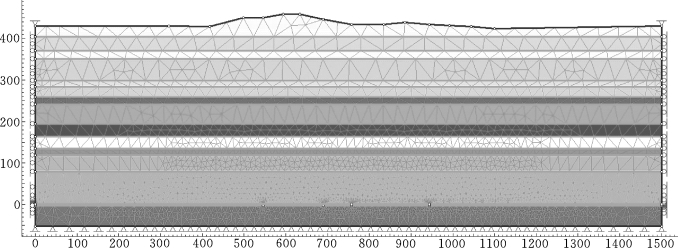

图6.2　沿皮带走向剖面模型与计算网格
