【附录2】
数字万用表的使用
1.使用方法
（1）使用前阅读有关的使用说明书，熟悉电源开关、量程开关、插孔、特殊插口的作用。

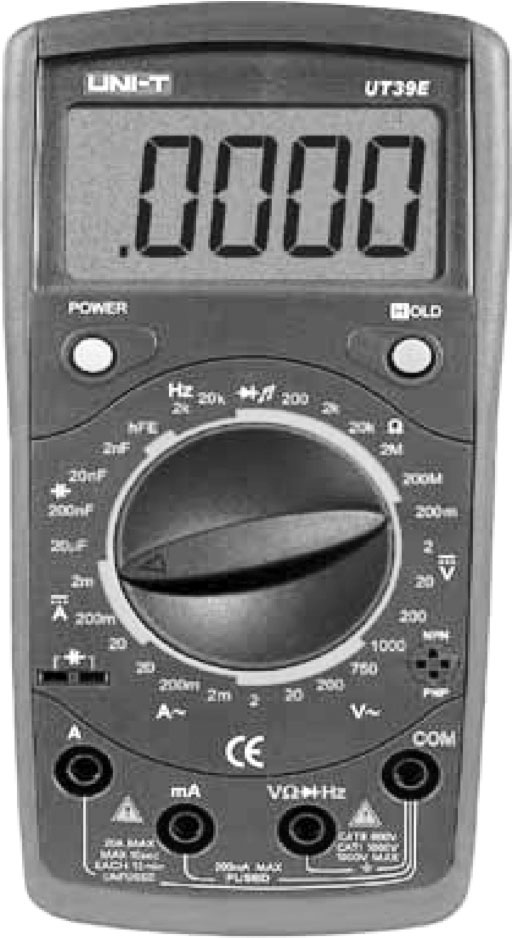

图4-13 数字万用表
（2）将电源开关置于ON 位置。
（3）交直流电压的测量：根据需要将量程开关拨至DCV（直流）或ACV（交流）的合适量程，红表笔插入V/Ω 孔，黑表笔插入COM 孔，并将表笔与被测线路并联。
（4）交直流电流的测量：将量程开关拨至DCA（直流）或ACA（交流）的合适量程，红表笔插入mA 孔（＜200mA 时）或10A 孔（＞200mA 时），黑表笔插入COM孔，并将万用表串联在被测电路中。
（5）电阻的测量：将量程开关拨至Ω 的合适量程，红表笔插入V/Ω 孔，黑表笔插入COM 孔。如果被测电阻值超出所选择量程的最大值，万用表将显示“1”，这时应选择更高的量程。测量电阻时，红表笔为正极，黑表笔为负极，这与指针式万用表正好相反。因此，测量晶体管、电解电容器等有极性的元器件时，必须注意表笔的极性。
2.使用注意事项
（1）如果无法预先估计被测电压或电流的大小，则应先拨至最高量程挡测量一次，再视情况逐渐把量程减小到合适位置。测量完毕，应将量程开关拨到最高电压挡，并关闭电源。
（2）满量程时，仪表仅在最高位显示数字“1”，其他位均消失，这时应选择更高的量程。
（3）数字万用表测量电压时与被测电路并联，测电流时串联，测直流量时不必考虑正、负极性。
（4）当误用交流电压挡去测量直流电压，或者误用直流电压挡去测量交流电压时，显示屏将显示“000”，或低位上的数字出现跳动。
（5）禁止在测量高电压（220V 以上）或大电流（0.5A 以上）时换量程，以防止产生电弧，烧毁开关触点。
（6）当显示“BATT”或“LOW BAT”时，表示电池电压低于工作电压。
3.数字万用表量程设置
直流电压200mV/2V/20V/200V/1000V
交流电压2V/20V/200V/750V
直流电流2mA/200mA/20A
交流电流2mA/200mA/20A
电阻200Ω/2kΩ/20kΩ/2MΩ/20MΩ
电容2nF/20nF/200nF/20mF
频率2kHz/20kHz
