6.2.4　蓄电池模型建模

6.2.4　蓄电池模型建模

蓄电池组模型根据蓄电池组所处的环境温度、衰减状态、充放电电压、容量、初始状态及电源控制器充放电功率的调度等，通过电流积分法计算得到蓄电池组各种因素影响下的放电深度和荷电状态。蓄电池模型包含衰减影响计算模型、蓄电池组充放电计算模型、温度影响计算模型。

蓄电池组的基本参数见表6-9。温度对充放电效率的影响已经考虑并折合到充放电电压上，这里只留作附加影响参数对外表示。

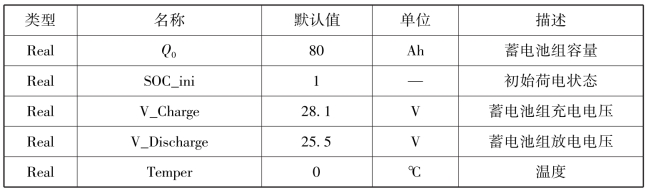

表6-9　蓄电池组的基本参数

模型原理：

对蓄电池组来说，蓄电池组的充电电流为

充电时，蓄电池组的输入/输出功率为正，则电流I为正值。蓄电池组的放电电流为

放电时，蓄电池组的输入/输出功率为负，则电流I为负值。

SOC与DOD的计算：

对于蓄电池组来说，其荷电状态SOC采用电流积分法进行计算，即

式中，Q0为蓄电池组的容量；I为充放电电流；SOC_ini为电池的初始荷电状态，其中3 600为安秒（As）到安时（Ah）的单位转换系数，SOC在满电时为1，完全放电时为0。

则蓄电池组的放电深度DOD可以计算为

式中，DOD为百分比表示，满电时为0，完全放电时为100%。

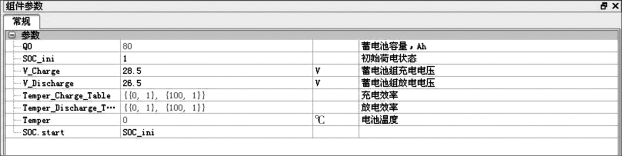

蓄电池组参数配置如图6-24所示。

图6-24　蓄电池组参数配置
